初考-電子工程
115 年 · 第 21 題
初考-電子工程
電子學大意
115 年
第 21 題
單選題

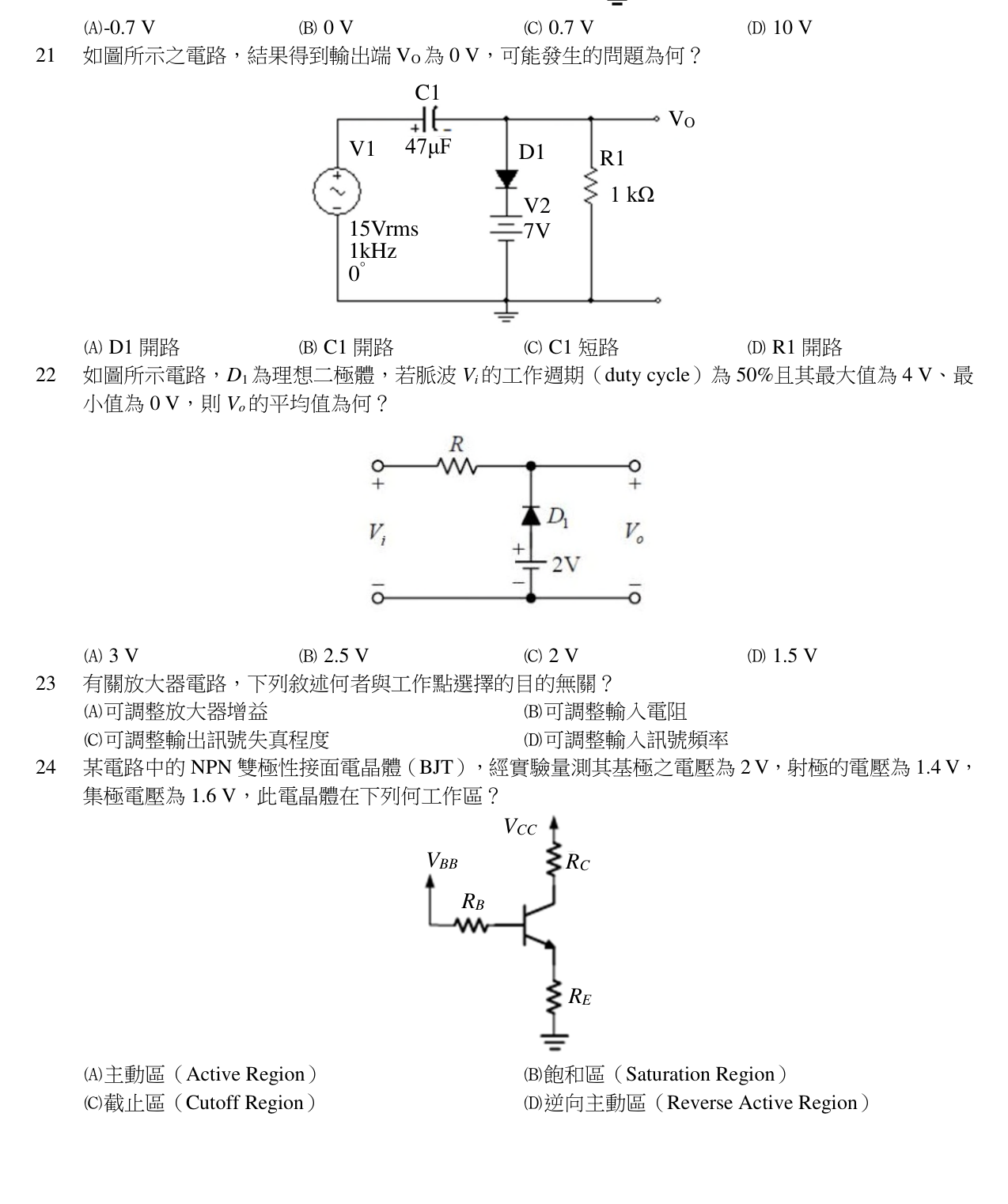

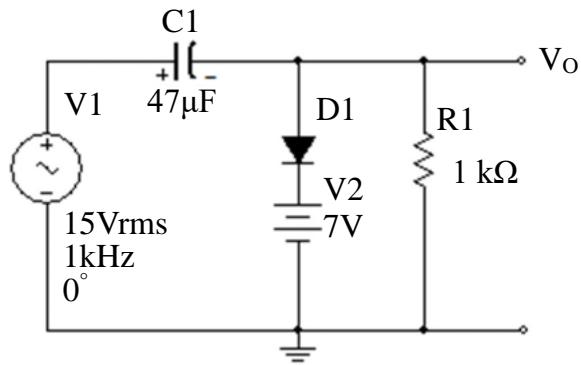

如圖所示之電路，結果得到輸出端 VO 為 0 V，可能發生的問題為何？
A
D1 開路
B
C1 開路
正確答案
C
C1 短路
D
R1 開路
答案與詳解
B
正確答案
C1 開路將切斷交流訊號路徑，使 Vo 無交流輸入而僅由 R1 接地，輸出為 0 V。
為什麼答案是 B
C1 開路使交流訊號無法耦合到輸出端，Vo 經 R1 接地，輸出為 0 V。
