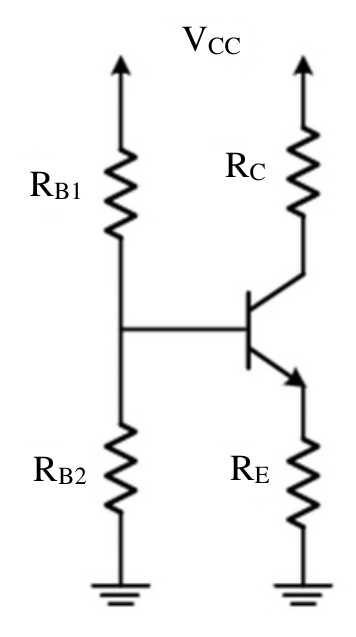

圖中放大器電路 $V_{CC}=5$ V、$R_{B1}=30$ k$\Omega$、$R_{B2}=20$ k$\Omega$、$R_C=R_E=1.2$ k$\Omega$，電晶體參數為：$V_{BE}=0.7$ V、$\beta =119$，放大器電路消耗的功率約為何？

正確答案。詳細計算：V_B = 5×20/(30+20)=2V；V_E=2-0.7=1.3V；I_E=1.3/1.2k≈1.083mA；I_C≈I_E×β/(β+1)=1.083×119/120≈1.074mA；分壓器電流I_div=5/50k=0.1mA；總電流I_total=I_C+I_E+I_div（由VCC流出）。VCC端流出電流：流過RC的為I_C≈1.074mA，流過RB1的為0.1mA，合計I_total≈1.074+0.1=1.174mA（RE由地端回收）。更完整：P=VCC×I_total，VCC提供電流=I_C（經RC）+I_B1（經RB1）=1.074+0.1=1.174mA，P=5×1.1≈5.5mW（精確算約5.47mW≈5.5mW）
