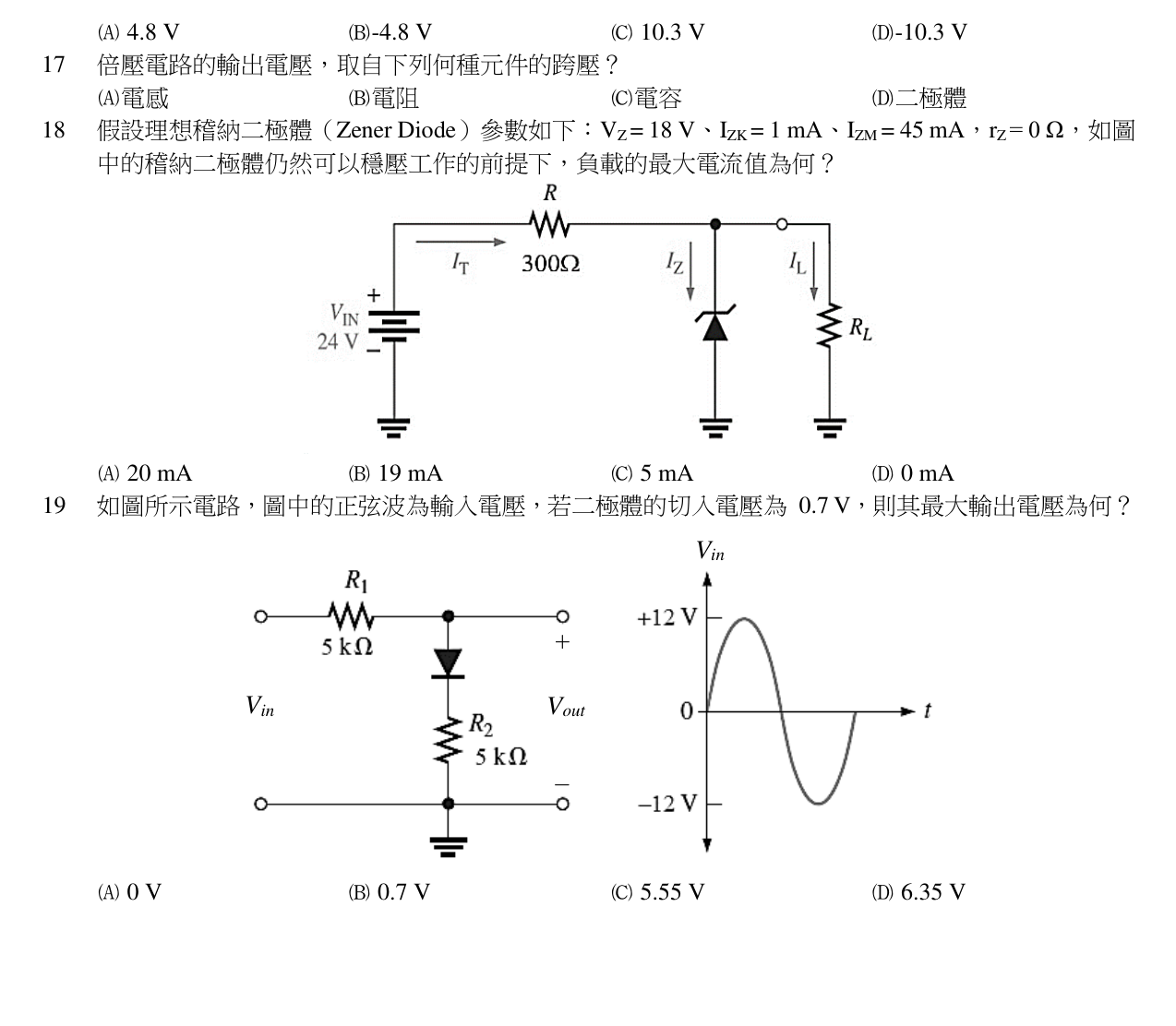

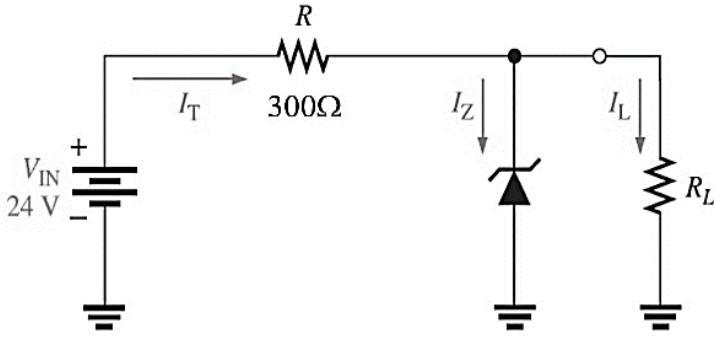

假設理想稽納二極體（Zener Diode）參數如下： $V_{Z}=18\ V$ 、 $I_{ZK}=1\ mA$ 、 $I_{ZM}=45\ mA$ ， $r_{Z}=0\ \Omega$ ，如圖中的稽納二極體仍然可以穩壓工作的前提下，負載的最大電流值為何？ (A) 20 mA (B) 19 mA (C) 5 mA (D) 0 mA

初考-電子工程電子學大意115 年第 18 題單選題

假設理想稽納二極體（Zener Diode）參數如下： $V_{Z} = 18 V$ 、 $I_{Z K} = 1 m A$ 、 $I_{Z M} = 45 m A$ ， $r_{Z} = 0 Ω$ ，如圖中的稽納二極體仍然可以穩壓工作的前提下，負載的最大電流值為何？

A20 mA

B19 mA正確答案

C5 mA

D0 mA

答案與詳解

正確答案

由 $I_T=(V_{IN}-V_Z)/R=20\,mA$，扣除最小稽納電流 $I_{ZK}=1\,mA$，得負載最大電流 $I_{L,max}=19\,mA$。

逐選項解析

A20 mA✕ 錯誤

20 mA 是總電流 $I_T$，未保留 $I_{ZK}=1\,mA$ 給稽納，會使二極體脫離稽納區。

B19 mA✓ 正確

C5 mA✕ 錯誤

5 mA 與題目參數無對應關係。

D0 mA✕ 錯誤
