初考-電子工程電子學大意115 年第 39 題單選題

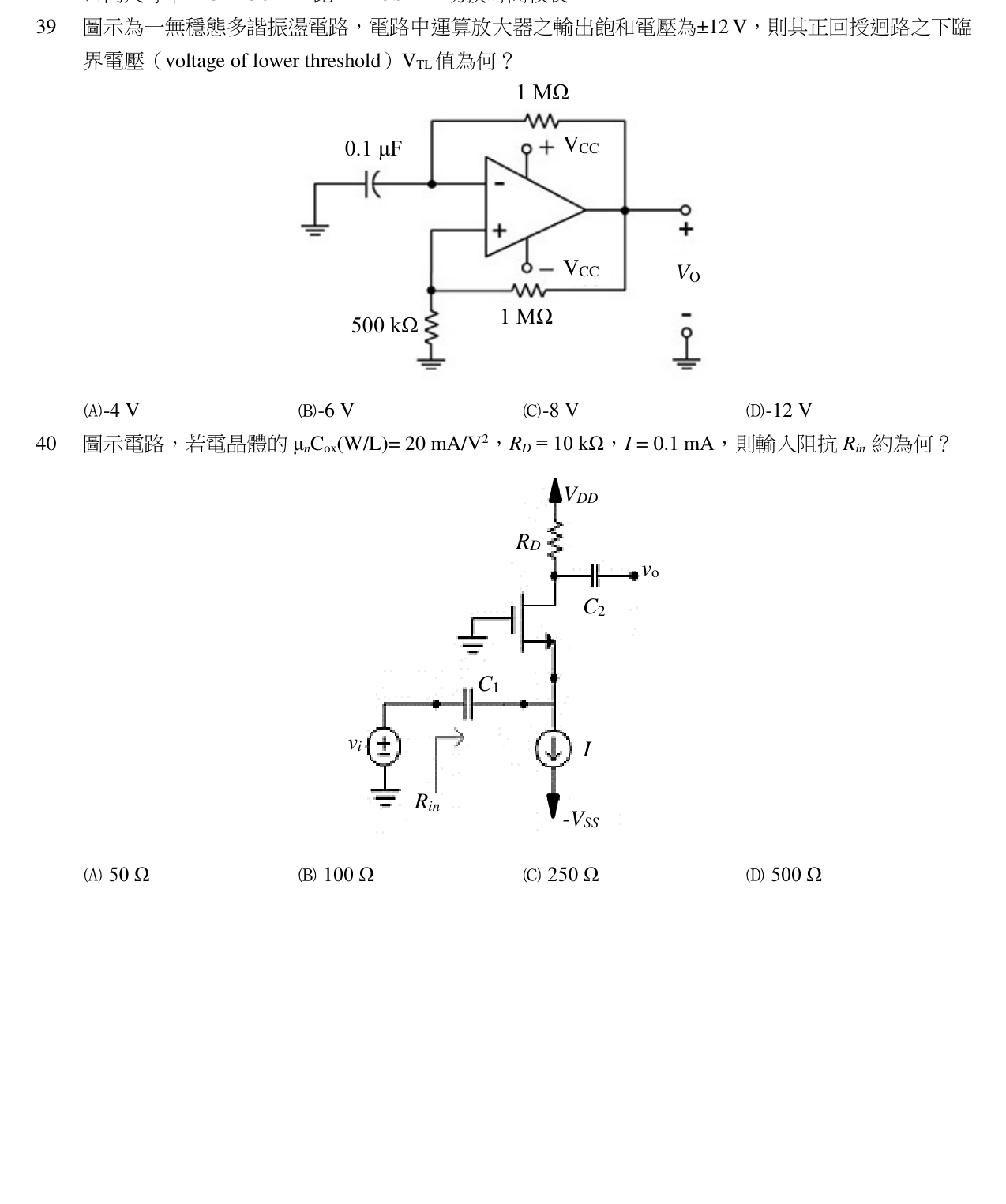

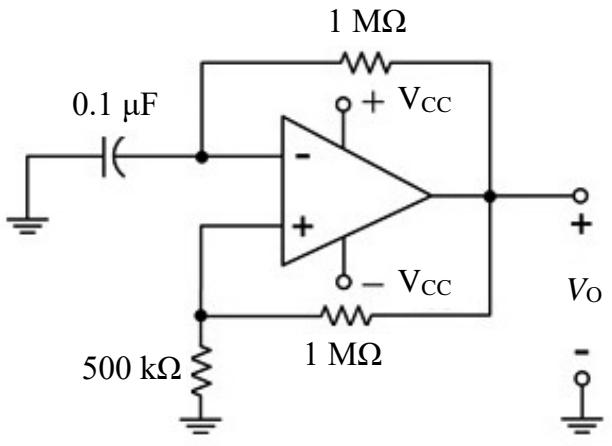

圖示為一無穩態多諧振盪電路，電路中運算放大器之輸出飽和電壓為±12 V，則其正回授迴路之下臨界電壓（voltage of lower threshold）VTL 值為何？

題目附圖

A-4 V正確答案

B-6 V

C-8 V

D-12 V

答案與詳解

A

正確答案

正回授分壓比 β=500k/(500k+1M)=1/3，故 V_TL = β·(−V_sat) = (1/3)(−12) = −4 V。
