初考-電子工程
115 年 · 第 37 題
初考-電子工程
電子學大意
115 年
第 37 題
單選題

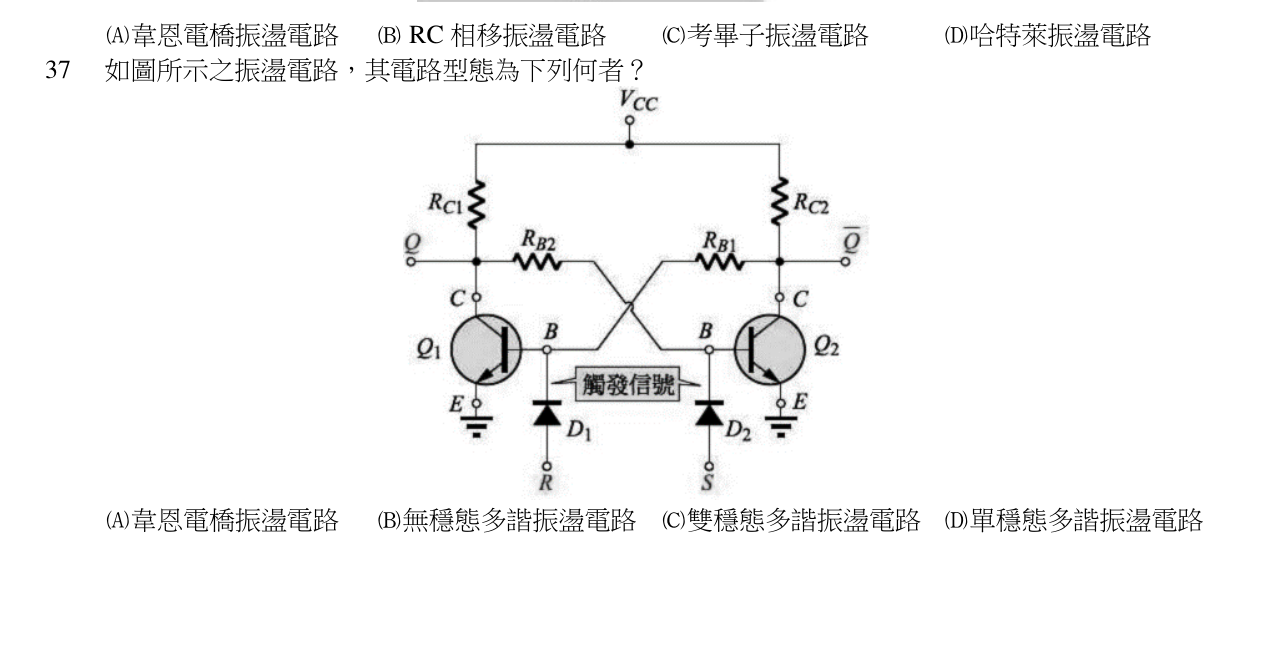

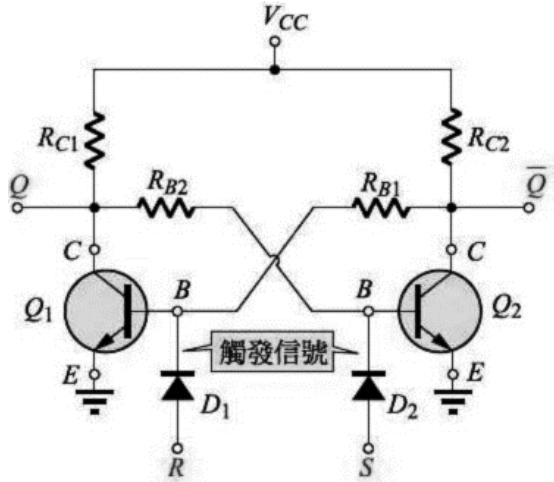

如圖所示之振盪電路，其電路型態為下列何者？
A
韋恩電橋振盪電路
B
無穩態多諧振盪電路
C
雙穩態多諧振盪電路
正確答案
D
單穩態多諧振盪電路
答案與詳解
C
正確答案
兩電晶體交叉以電阻（非電容）耦合，並有 R/S 觸發輸入，屬雙穩態多諧振盪電路（SR 正反器型）。
