初考-電子工程電子學大意115 年第 25 題單選題

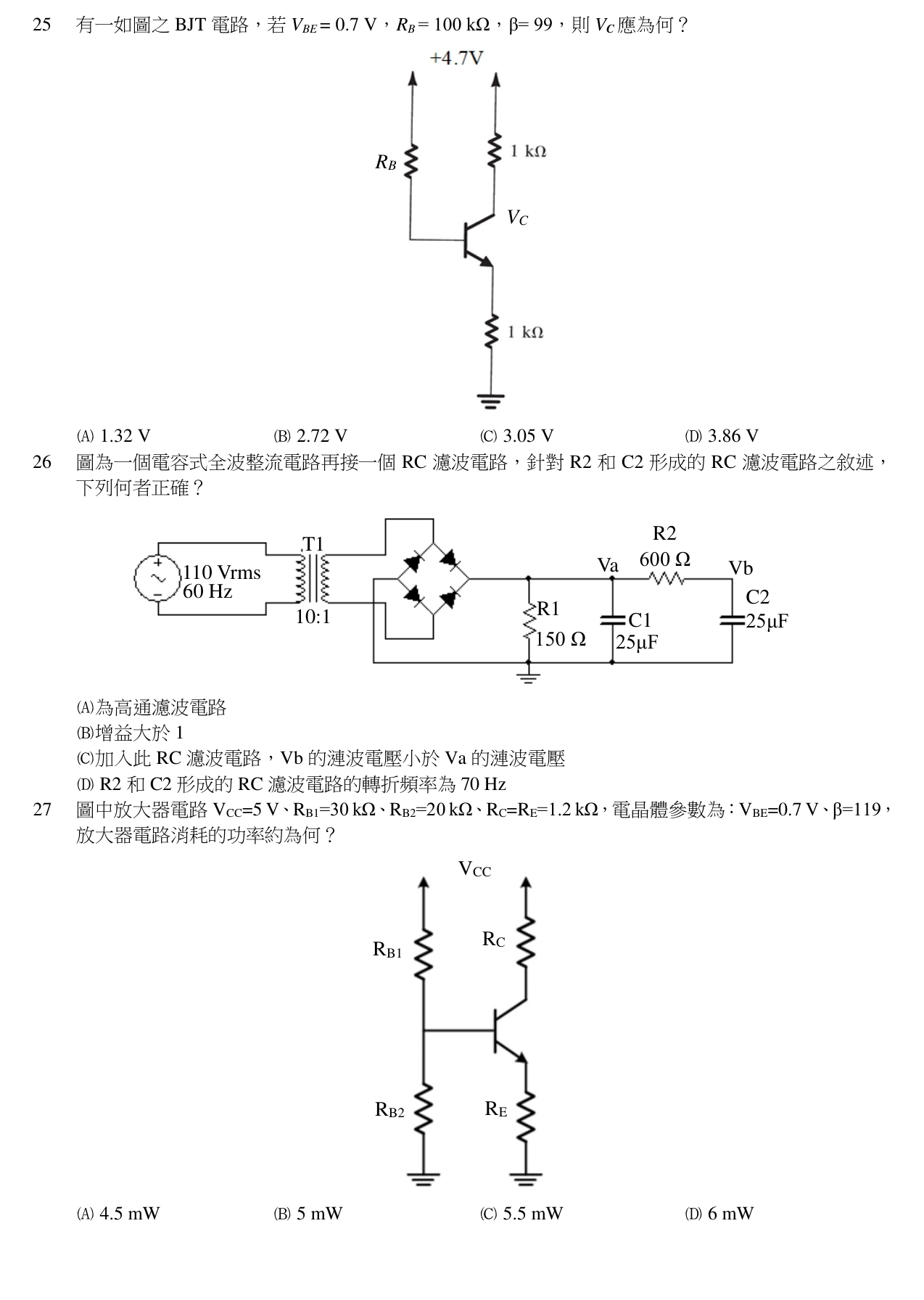

有一如圖之 BJT 電路，若 $V_{B E} = 0.7 V$ ， $R_{B} = 100 k Ω$ ， $β = 99$ ，則 $V_{C}$ 應為何？

題目圖片

A1.32 V

B2.72 V正確答案

C3.05 V

D3.86 V

答案與詳解

B

正確答案

由基極迴路解出 \(I_B\)，再求 \(I_C\)，得 \(V_C = 4.7 - I_C\cdot 1k \approx 2.72\,V\)。

為什麼答案是 B

\(V_C=4.7-1.98\,mA\times 1k\Omega=2.72\,V\)，正確。
