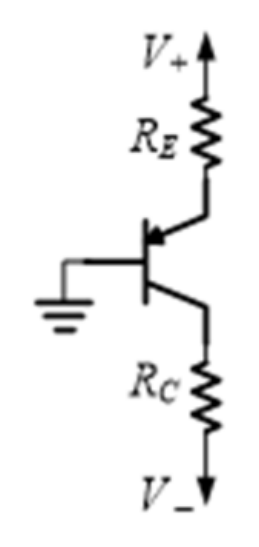

圖示電路，V+ = +10 V、V- = -10 V、RE = 2 kΩ，若電晶體 VEB= 0.7 V，VEC(sat) = 0.2 V，且工作在飽和區（Saturation Region），則下列何者為可能的電阻 RC？
A2.5 kΩ正確答案
B1.9 kΩ
C1.3 kΩ
D0.9 kΩ
答案與詳解
為什麼答案是 A
RC=2.5kΩ > 臨界值≈2.35kΩ，VEC計算值<0.2V，滿足飽和區條件VEC≤VEC(sat)，為正確答案。
考點：PNP飽和區RC臨界值考點：RC不足無法飽和考點：主動區vs飽和區考點：RC最小VEC最大
