地方特考電子學大意111 年第 18 題單選題

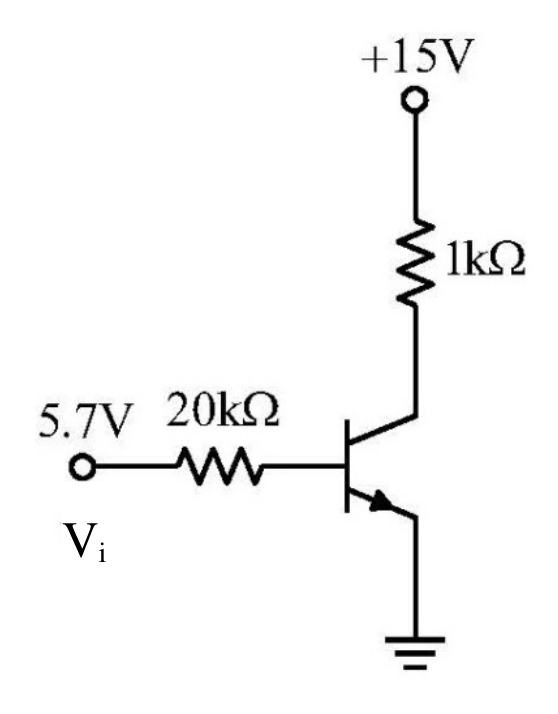

下圖之電路中，若 $V_{i} = 5.7$ V，欲使電晶體操作於飽和區，且 $V_{B E} = 0.7$ V、 $V_{C E (s a t)} = 0.2$ V，下列敘述何者正確？

I_{C (s a t)} = 14

β \geq 59.2

正確答案

I_{B} = 0.35

α = 0.8

答案與詳解

正確答案

BJT飽和區條件題：Vi=5.7V，VBE=0.7V，VCE(sat)=0.2V，需求β≥59.2才能確保飽和操作。

IB=(Vi-VBE)/RB=(5.7-0.7)/20k=5/20k=0.25 mA；IC(sat)=14.8 mA；β(min)=IC(sat)/IB=14.8mA/0.25mA=59.2。欲進入飽和須β≥59.2，正確。

考點：飽和電流計算考點：飽和條件β最小值考點：基極電流計算考點：α與β關係

載入中…

Examly 收錄 38 萬+ 道歷屆題目，每題都有像這樣的精選詳解。免費下載，立即開練。

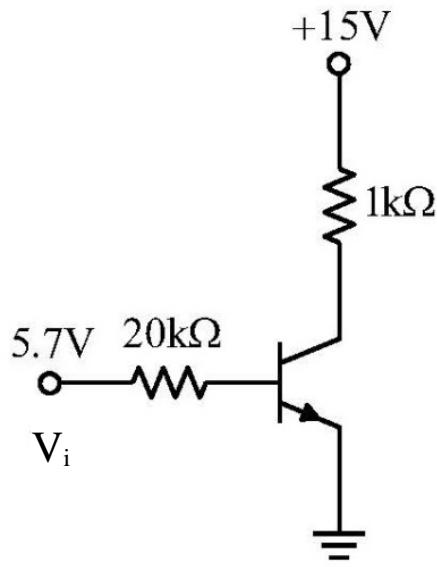

下圖之電路中，若 Vi​=5.7 V，欲使電晶體操作於飽和區，且 VBE​=0.7 V、VCE(sat)​=0.2 V，下列敘述何者正確？
