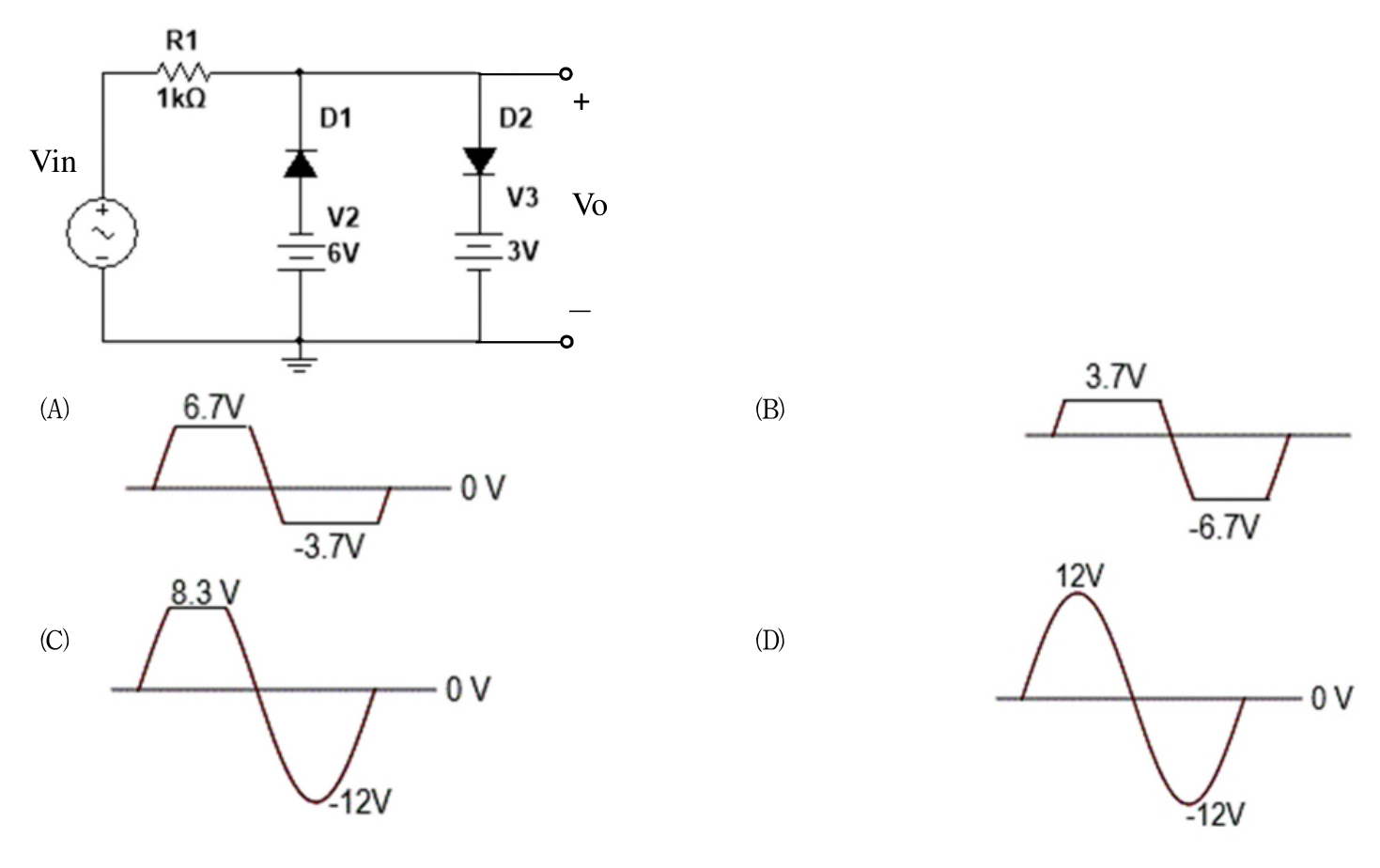

若輸入電壓訊號為 Vin = 12 sin(ωt)V，二極體導通電壓為 0.7 V。下列輸出 Vo 波形圖，何者正確？
A波形圖選項 A
B波形圖選項 B正確答案
C波形圖選項 C
D波形圖選項 D
答案與詳解
為什麼答案是 B
當 Vin > 3.7V 時，D2 導通，Vo 被箝位在 3V + 0.7V = 3.7V；當 Vin < -6.7V 時，D1 導通，Vo 被箝位在 -6V - 0.7V = -6.7V，波形完全符合。
考點：電池極性誤判考點：雙向截波電路考點：截波電壓計算考點：截波器原理
