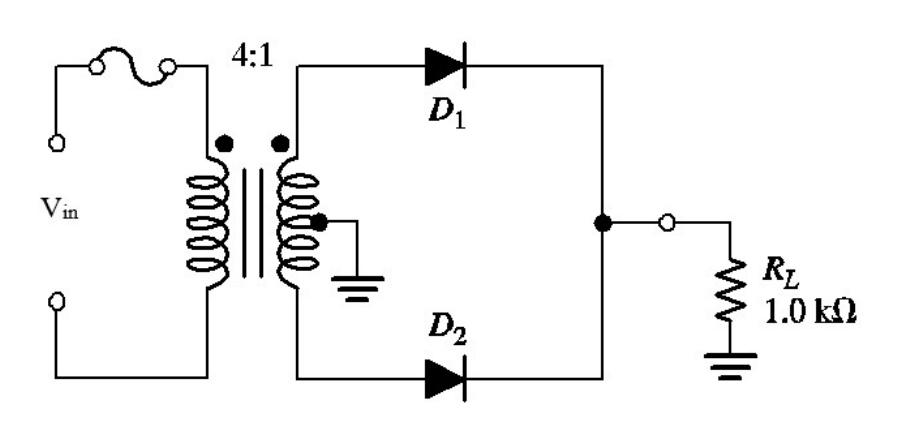

如圖所示電路，假設二極體導通電壓為 V，輸入電壓 有效值為 V，求輸出電壓的峰值為何？
A V
B V正確答案
C V
D V
答案與詳解
為什麼答案是 B
Vin有效值=120/√2 V，峰值=120V。4:1降壓後次級峰值=30V。中心抽頭全波整流，每側為30/2=15V，扣二極體0.7V壓降，輸出峰值=15-0.7=14.3V，正確。
考點：漏扣二極體壓降考點：中心抽頭全波整流考點：計算誤差干擾考點：誤用整側電壓
