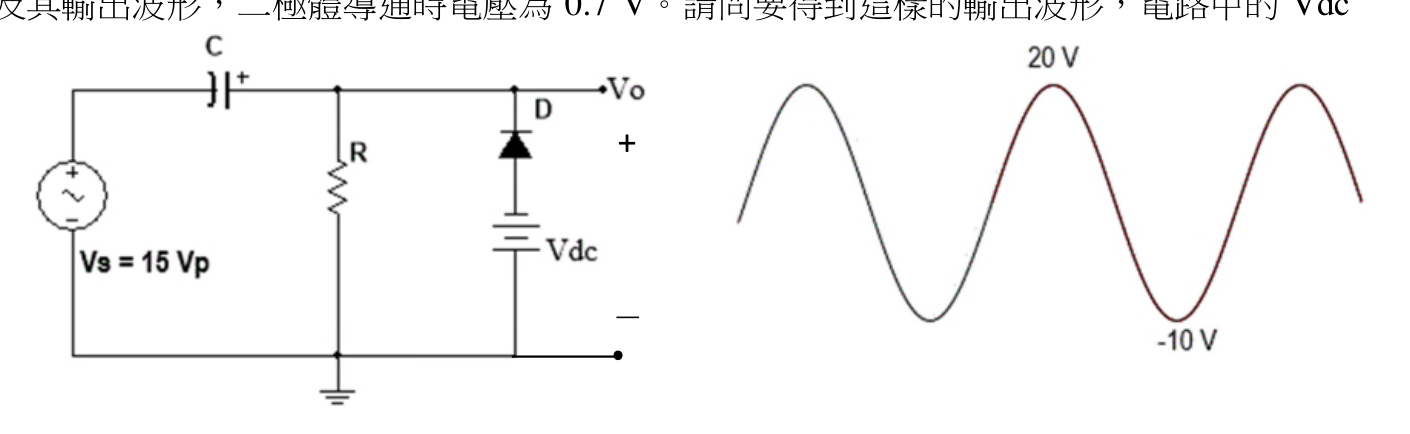

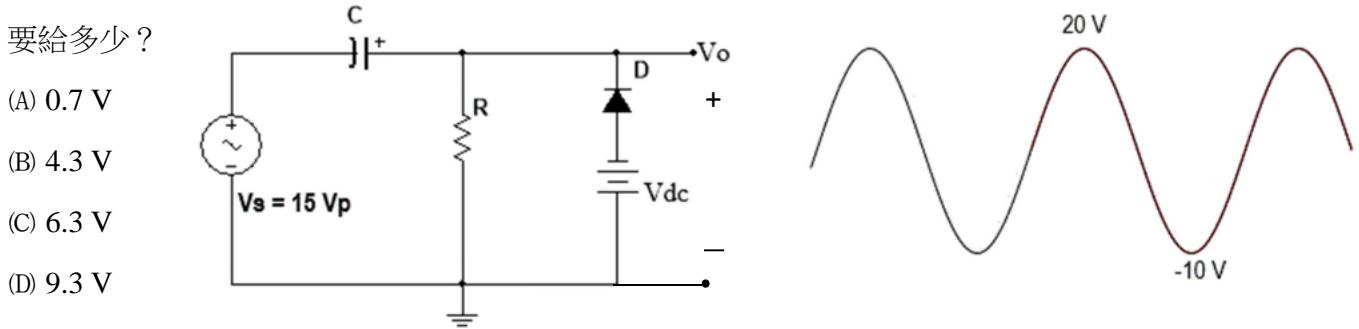

圖為箝位器及其輸出波形，二極體導通時電壓為 0.7 V。請問要得到這樣的輸出波形，電路中的 Vdc 要給多少？
A0.7 V
B4.3 V
C6.3 V
D9.3 V正確答案
答案與詳解
為什麼答案是 D
由圖可知輸出波形：正峰=20V，負峰=-10V，輸入Vs=15Vp（峰對峰30V），輸出峰對峰亦為30V，表示波形整體上移5V。電路中二極體D陽極朝上（向上箭頭方向），Vdc極性使二極體在正半周導通箝位。箝位條件：當二極體導通時，Vo正峰=Vdc+0.7V，故20=Vdc+0.7，→ Vdc=19.3V？再檢查：C（電容）串聯後輸出為輸入加上電容充電電壓。電容充電至使輸出負峰=-10V：負峰輸出=輸入負峰+Vc=-15+Vc=-10 → Vc=5V；正峰輸出=-15+Vc+30=20V ✓。箝位時（正峰）：Vc=Vs_peak-Vdc-0.7 → 5=15-Vdc-0.7 → Vdc=9.3V ✓
考點：二極體壓降混淆考點：箝位方程計算考點：數值驗證錯誤考點：箝位器Vdc推導
