初考-電子工程電子學大意111 年第 30 題單選題考點：電壓差誤用考點：β近似誤差

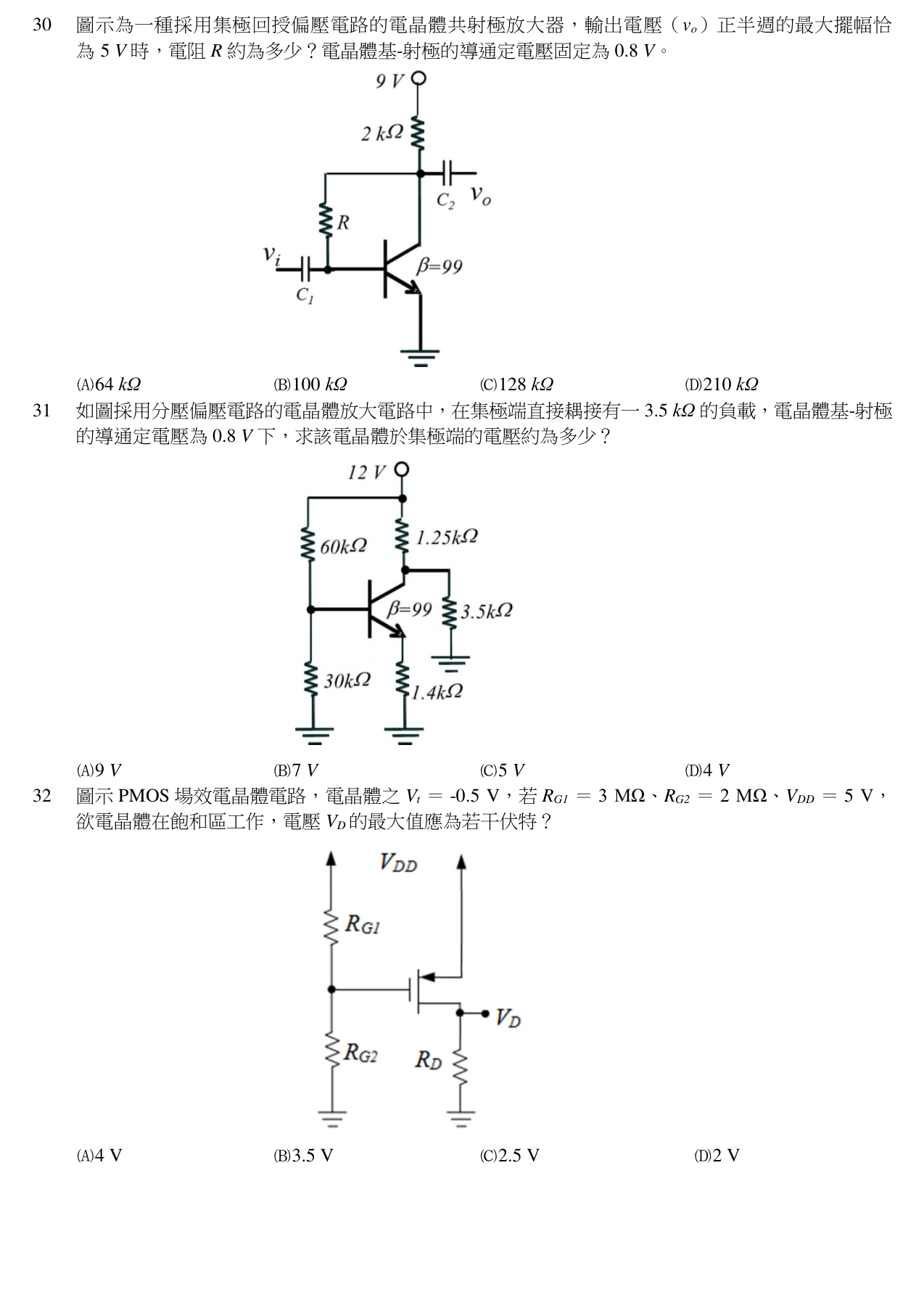

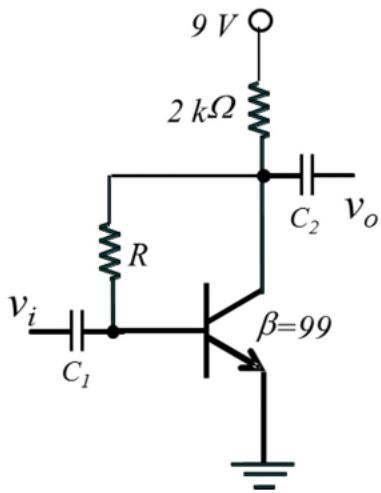

圖示為一種採用集極回授偏壓電路的電晶體共射極放大器，輸出電壓（ $v_{o}$ ）正半週的最大擺幅恰為 $5 V$ 時，電阻 $R$ 約為多少？電晶體基-射極的導通定電壓固定為 $0.8 V$ 。

64 k Ω

100 k Ω

128 k Ω

正確答案

210 k Ω

答案與詳解

正確答案

集極回授偏壓電路，由正半週擺幅5V反推VCQ=4V，再經KCL求IB，最後用VC-VB=IB·R算出R=128kΩ。

A64 kΩ電壓差誤用✕ 易錯陷阱

64kΩ 是將 R 的電壓差誤用為 1.6V（半值）或把 IB 誤算為 0.05mA 所得，屬於計算過程電流或電壓取半的陷阱。

B100 kΩβ近似誤差✕ 易錯陷阱

100kΩ 可能來自直接用 β=100 近似但忽略集極節點 KCL 中 IB 的分流效應，或誤用 VC=5V 計算。

C128 kΩ✓ 正確

D210 kΩ✕ 易錯陷阱
