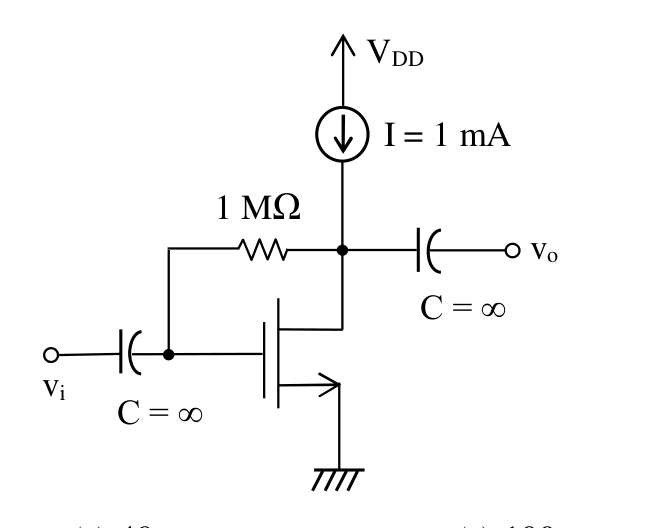

如圖所示為一 NMOS 構成的放大器。VDD = 3 V，電晶體之小信號 μnCox = 200 μA/V2，W/L = 10 ，Vt = 0.5 V。電流源非完全理想，有一值為 20 kΩ 的內阻。求小信號增益 vo/vi：

【111 初考-電子工程】電子學大意第5題：如圖所示為一 NMOS 構成的放大器。VDD… 答案與詳解

B

正確答案

NMOS共源極放大器，gm由偏壓電流求得，增益=-gm×(ro‖RD)，本題答案為-40。

gm=√(2·μnCox·(W/L)·ID)=√(2×200μ×10×1mA)=2mA/V；電流源內阻ro=20kΩ，1MΩ≫20kΩ故等效輸出電阻≈20kΩ；增益=-gm×ro=-2m×20k=-40。

考點：gm計算錯誤考點：共源極電壓增益考點：輸出電阻並聯陷阱考點：數量級判斷
