五等-電子工程電子學大意106 年第 26 題單選題

臨界電壓 $V_{t h} = 1.5 V$ 的增強型 MOSFET 所構成如圖之放大器中，流經 $R_{2} = 50 k Ω$ 及 $1.5 k Ω$ 的直流偏壓電流分別為 $0.15 m A$ 及 $4 m A$ ，該放大器的小信號電壓增益為何？

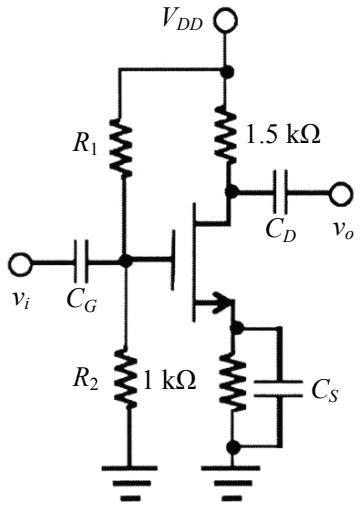

題目圖片

A

- 100

B

- 50

C

- 20

D

- 6

正確答案

答案與詳解

D

正確答案

增強型MOSFET共源極放大器，由已知偏壓電流求gm，再計算小信號電壓增益 Av = -gm·RD

逐選項解析

A-100✕ 錯誤

Av=-100需gm·RD=100，即gm≈66.7mS，遠大於實際計算值，不符合本題偏壓條件

B-50✕ 錯誤

Av=-50需gm·RD=50，即gm≈33mS，實際gm約4mS，差距甚大，排除

C-20✕ 易錯陷阱

D-6✓ 正確
