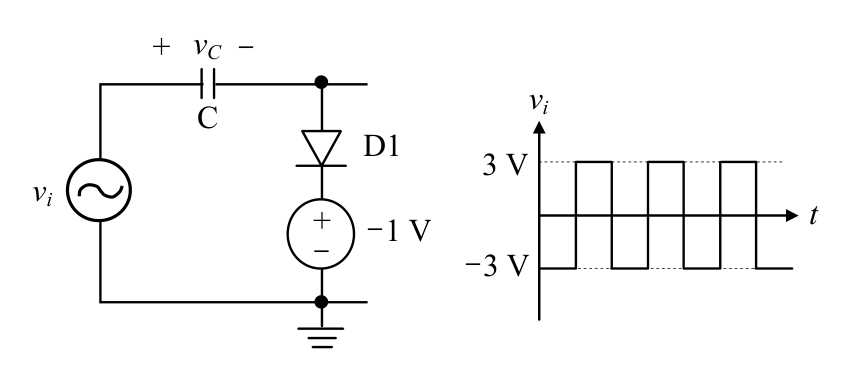

下圖電路中二極體 D1 之導通電壓為 0.7 V，導通電阻為 0 Ω。電容 C 兩端之初始跨壓為 0 V，則其穩態跨壓 vC 為何？
A6 V
B3.3 V正確答案
C2.7 V
D1.3 V
答案與詳解
為什麼答案是 B
穩態分析：圖中電路為箝位電路，C串聯在vi與節點之間（標示+vC-，左正右負），D1陽極接C右端，陰極接-1V電池正端，電池負端接地。當vi=+3V時，若電容已充電至vC，則D1陽極電位=vi-vC=3-vC，陰極電位=-1V。穩態D1恰不導通：3-vC ≤ -1+0.7 = -0.3V，臨界vC=3-(-0.3)=3.3V。驗證：vi=-3V時，D1陽極=-3-3.3=-6.3V，陰極=-1V，陽極<陰極，D1截止，電容不放電，符合穩態。
考點：忽略二極體壓降考點：箝位電路穩態分析考點：遺漏偏置電源考點：電池極性判斷錯誤
