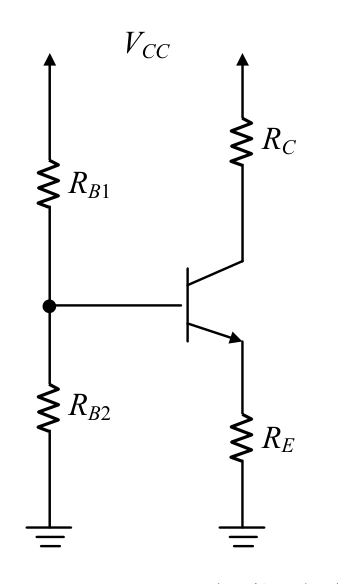

如圖示電路， $V_{C C} = + 10 V$ ， $R_{B 1} = 200 k Ω$ ， $R_{B 2} = 200 k Ω$ ， $R_{C} = 5 k Ω$ ， $R_{E} = 1 k Ω$ ，電晶體電流放大率 $β = 100$ ，則此電晶體工作在：

題目圖片

A截止區

B主動區（active region）

C飽和區（saturation region）正確答案

D逆向主動區（reverse active region）

答案與詳解

C

正確答案

本題為BJT工作區判斷，經計算基極電壓與集極電流後，發現VCE小於VCE(sat)，故電晶體處於飽和區。

為什麼答案是 C

假設主動區時IC≈4.3mA，但最大可能IC僅(VCC-VCEsat)/(RC+RE)≈1.63mA，實際IC受限于外部電路而進入飽和區。
