112 年地方特電子學大意112 年第 22 題單選題

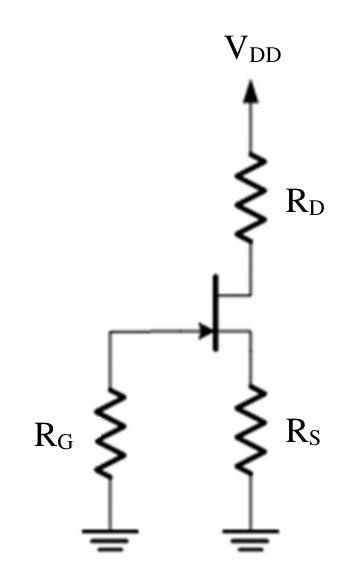

圖中電路的 $V_{D D} = 8 V$ ， $R_{G} = 1 M Ω$ ， $R_{S} = 2 k Ω$ ， $R_{D} = 2 k Ω$ ，接面場效電晶體的 $I_{D S S} = 4 mA$ ，汲極電流為 $1 mA$ ，電晶體的 $V_{GS (T H)}$ 為何？

- 2 V

- 3 V

- 4 V

正確答案

- 5 V

答案與詳解

正確答案

JFET自給偏壓電路，利用 Shockley 方程式從 ID=1mA、IDSS=4mA 反推 VGS(TH)≈-4V

代入 Shockley：ID=IDSS×(1-VGS/Vp)²，1=4×(1-(-2)/(-4))²=4×(1/2)²=4×0.25=1mA，完全吻合，VGS(TH)=-4V。

考點：VGS工作點混淆考點：Shockley驗算考點：Shockley方程式正解
