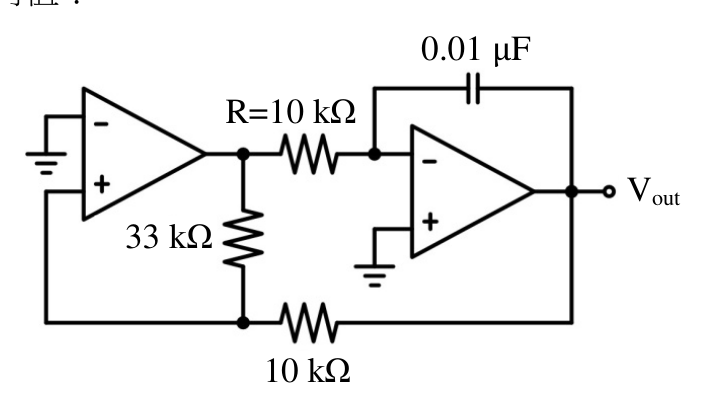

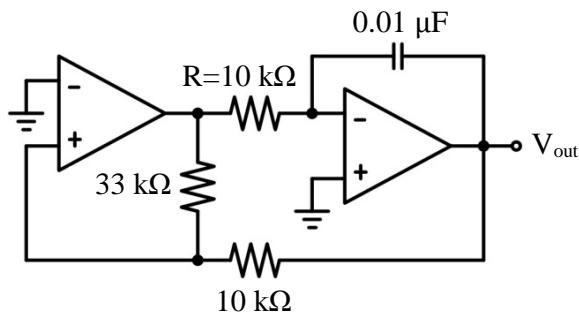

一比較器電路和積分器電路的組合所產生的三角波輸出電壓 Vout,其頻率與電阻 R 成反比。假設比較器的正、負飽和輸出電壓有著相同的大小,當 R = 10 kΩ 時,Vout 為 8.25 kHz 的三角波。如欲調整 Vout 的頻率至 20 kHz,則可在其他零件保持不變的條件下將 R 調整至下列何值?

正確答案。圖中電路由左側施密特觸發比較器（33kΩ回授、10kΩ下拉）和右側積分器（R=10kΩ、C=0.01μF）組成。三角波頻率 f = V_sat/(4·R·C·V_th_ratio)，其中V_th_ratio由比較器決定，其他元件不變時 f ∝ 1/R。新R = 10k × (8.25kHz / 20kHz) = 10k × 0.4125 = 4.125 kΩ。
