五等-電子工程電子學大意112 年第 7 題單選題

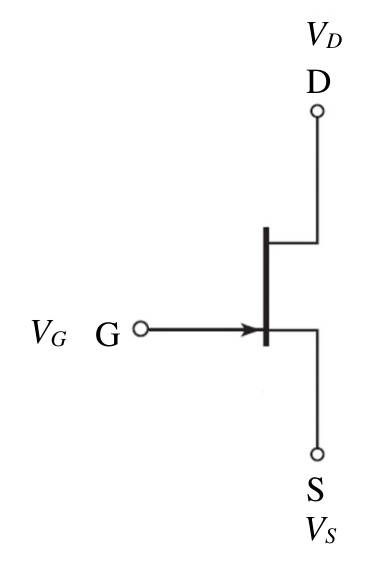

如圖所示 JFET 電路，臨界電壓為-1 V，下列何者可使電晶體工作於歐姆區？

A$V_{\mathrm{D}} = 4.9\mathrm{V}$ , $V_{\mathrm{G}} = 3.2\mathrm{V}$ , $V_{\mathrm{S}} = 2.3\mathrm{V}$

B$V_{\mathrm{D}} = 6.3\mathrm{V}$ , $V_{\mathrm{G}} = 3.2\mathrm{V}$ , $V_{\mathrm{S}} = 5.1\mathrm{V}$

C$V_{D}=1.9\ V$ , $V_{G}=3.2\ V$ , $V_{S}=3.5\ V$正確答案

D$V_{\mathrm{D}} = 3.7\mathrm{V}$ , $V_{\mathrm{G}} = 3.2\mathrm{V}$ , $V_{\mathrm{S}} = 6.4\mathrm{V}$

答案與詳解

正確答案

JFET工作於歐姆區(線性區)需同時滿足：①VGS > VGS(th)（通道開啟）；②VDS < VGS − VGS(th)（未夾斷）。

為什麼答案是 C

VGS=VG−VS=3.2−3.5=−0.3V > −1V（通道開啟✓）；VDS=VD−VS=1.9−3.5=−1.6V，即|VDS|=1.6V，但注意VD=1.9V < VS=3.5V，表示D端電位低於S端；對N通道JFET，此時VDS為負，代表元件工作於歐姆區深處（VDS遠小於VGS+1=0.7V）✓，兩條件同時滿足，工作於歐姆區。
