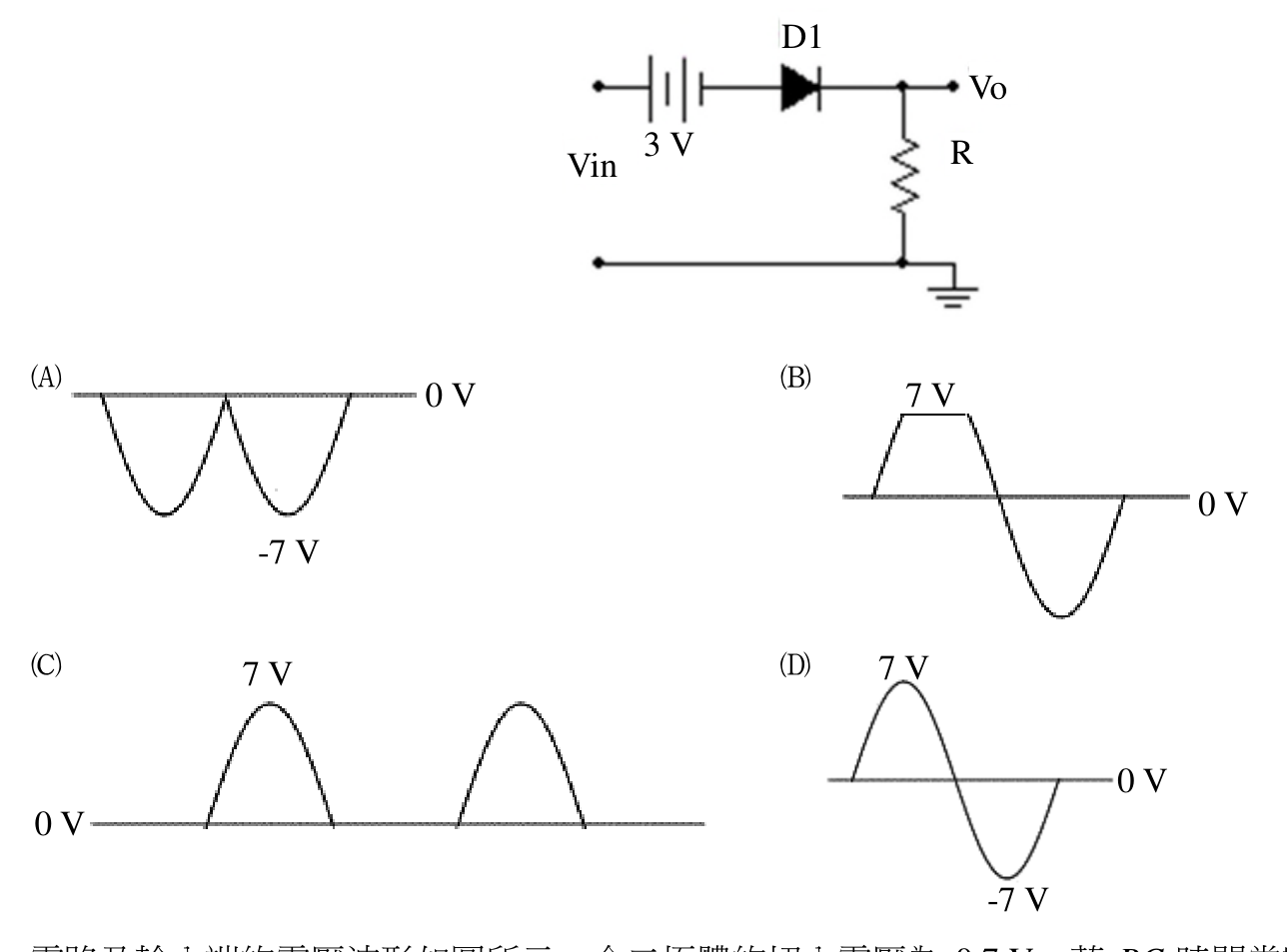

如圖，如果輸入信號 Vin=10sin(ωt) V，二極體視為理想。下列何者為輸出電壓 Vo的波形？
A波形選項A
B波形選項B
C波形選項C正確答案
D波形選項D
答案與詳解
為什麼答案是 C
選項C顯示正半週為弧形波（峰值7V），每個週期只出現正半部分，負半週及Vin<3V期間均為0V。符合分析：Vin>3V時導通，Vo=Vin-3V；其餘時間二極體截止，Vo=0V。完全正確。
考點：二極體方向混淆考點：限幅器vs截波器混淆考點：串聯電池截波電路考點：理想二極體截止特性
