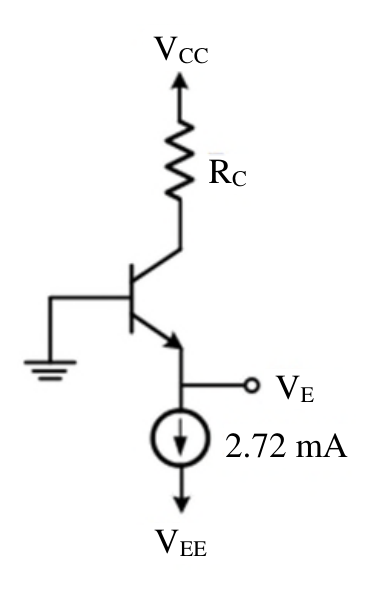

圖中電路電晶體操作在主動區，當電流 時， 。現使用固定電流源 2.72 mA 做偏壓，射極電壓 的最接近值為何？
A
B正確答案
C
D
答案與詳解
為什麼答案是 B
正確解：IE≈2.72mA，由VBE=VT·ln(IE/IS)，ΔV=VT·ln(2.72/1)=26mV×ln(2.72)≈26mV×1=26mV，故VBE≈0.726V≈0.73V，VE=VB-VBE=0-0.73=-0.73V。
載入中…
正確解：IE≈2.72mA，由VBE=VT·ln(IE/IS)，ΔV=VT·ln(2.72/1)=26mV×ln(2.72)≈26mV×1=26mV，故VBE≈0.726V≈0.73V，VE=VB-VBE=0-0.73=-0.73V。
