初考-電子工程電子學大意112 年第 5 題單選題

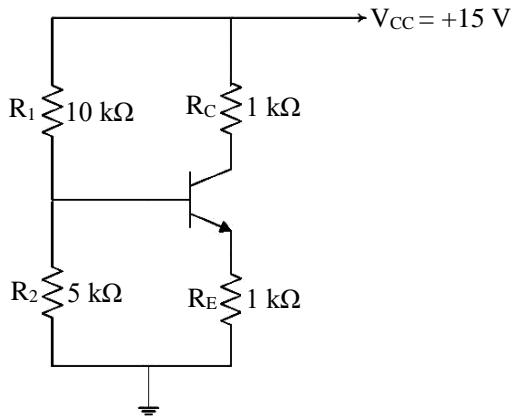

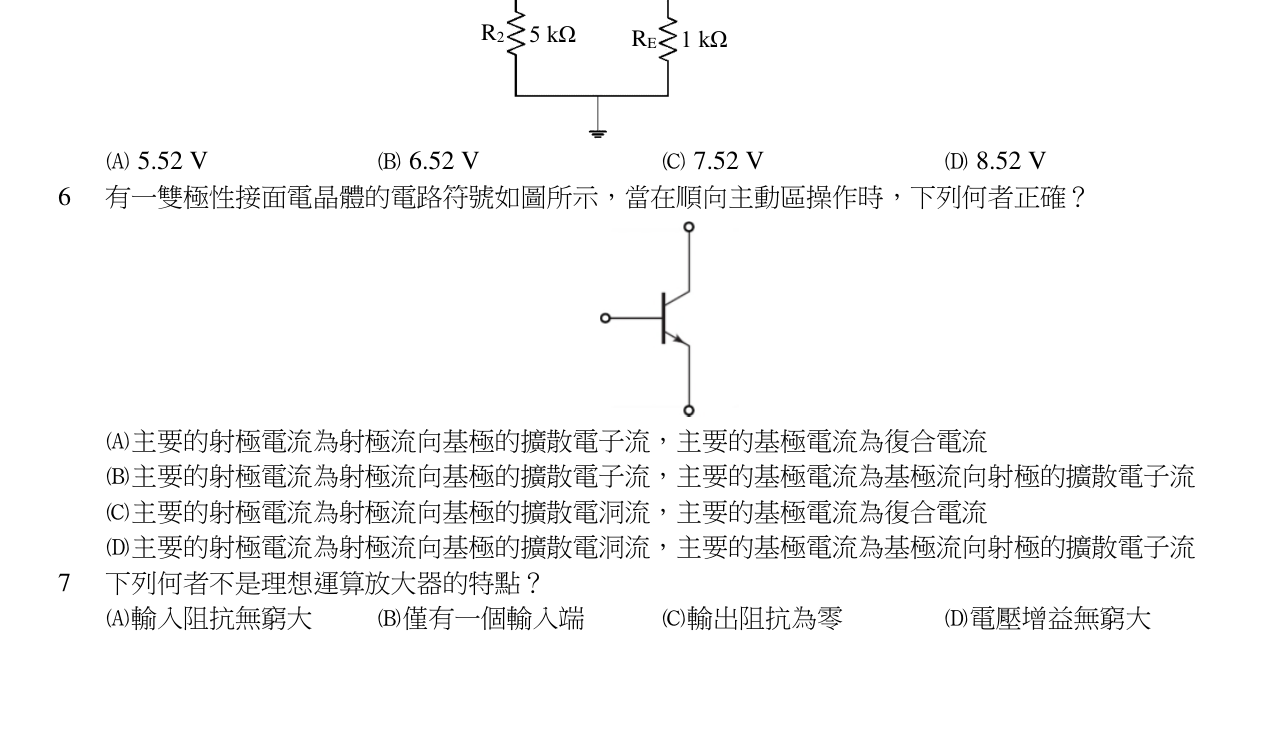

圖示之電路，雙極性電晶體 $β = 250$ ，基-射極導通電壓 $V_{B E} = 0.7 V$ ，則其集-射極電壓 $V_{C E}$ 約為何？

題目圖片

A

5.52 V

B

6.52 V

正確答案

C

7.52 V

D

8.52 V

答案與詳解

B

正確答案

分壓偏壓電路求 V_CE：先求基極 Thevenin 等效電路，再算 I_B 與 I_E，最後代入 KVL 求得 V_CE 約為 6.52V。

逐選項解析

A5.52 V✕ 錯誤

錯誤。數值偏差過大，可能是計算 I_B 時分母漏加 R_TH，或 V_CE 公式算錯導致結果偏小。

B6.52 V✓ 正確

C7.52 V✕ 錯誤

錯誤。數值偏差過大，不符合基極-射極迴路與集極-射極迴路的 KVL 計算結果。

D8.52 V✕ 錯誤
