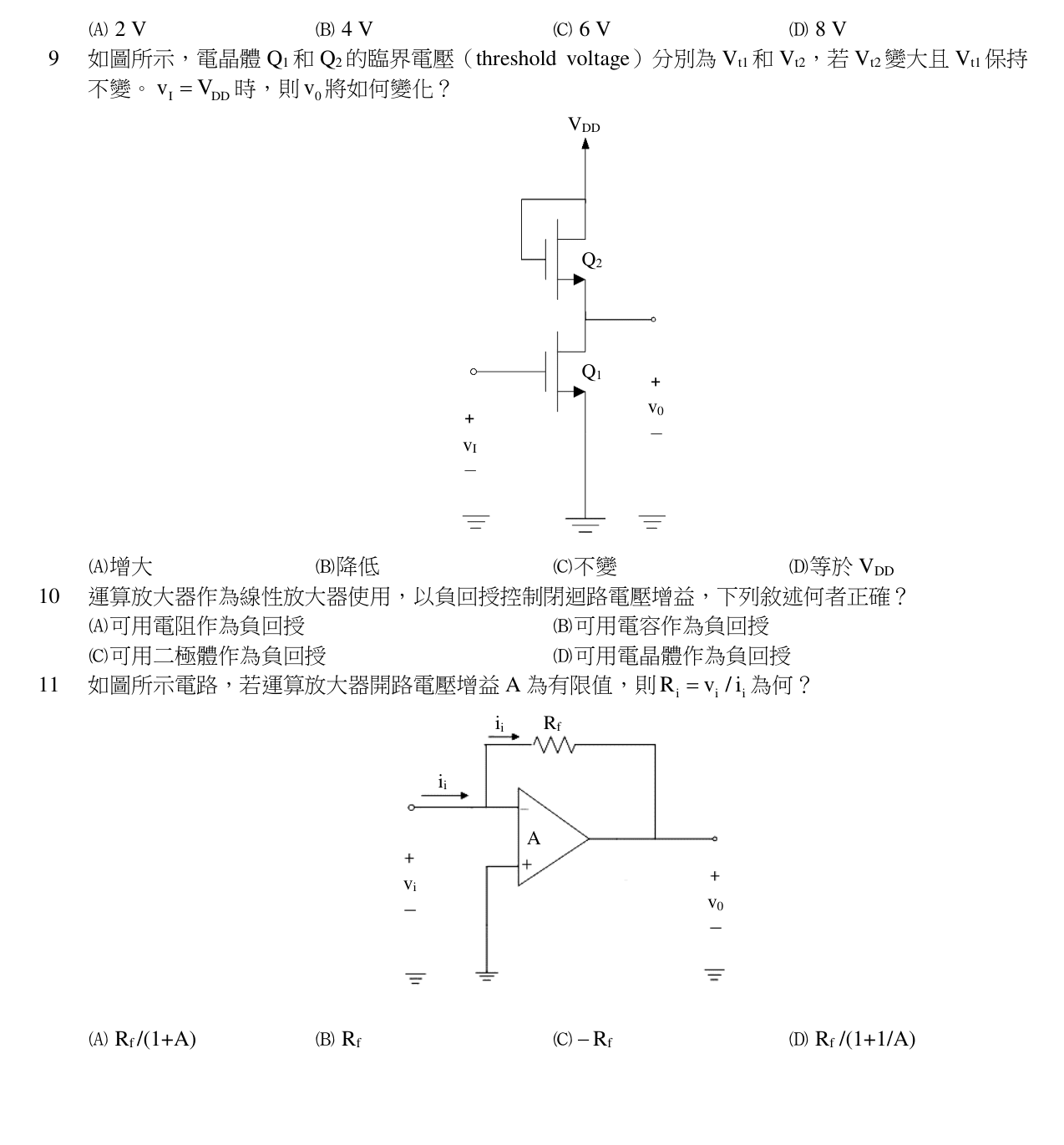

如圖所示，電晶體Q1和Q2的臨界電壓（threshold voltage）分別為Vt1和Vt2，若Vt2變大且Vt1保持不變。當IDDv=V時，則v0將如何變化？
A增大
B降低正確答案
C不變
D等於VDD
答案與詳解
為什麼答案是 B
輸入為 VDD 時 PMOS 截止、NMOS 導通，輸出被拉至低電位；Vt2 變大雖使 NMOS 驅動力下降，但在靜態下輸出仍趨近 0V，相對原狀態 v0 降低。
考點：NMOS 特性考點：CMOS 反相器考點：臨界電壓效應考點：輸出邏輯
