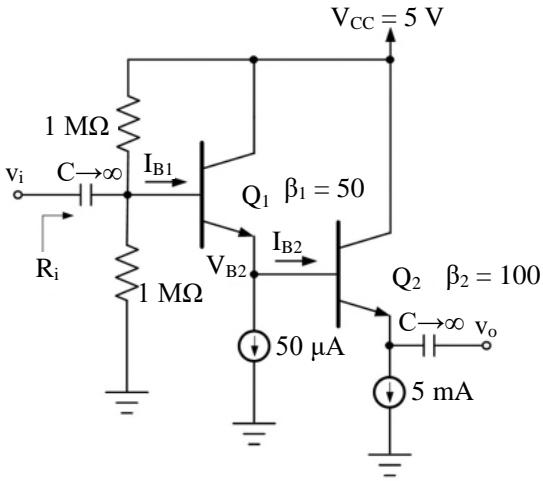

如圖， $Q_{1}$ 的 $\beta_{1}=50$ ， $Q_{2}$ 的 $\beta_{2}=100$ ，兩個電晶體的 $V_{BE}=0.7V$ 且 $r_{o}$ 都不計，熱電壓（thermal voltage） $V_{T}$ 都是 25 mV；若輸出接一電阻 $R_{L}=1k\Omega$ ，求電壓增益 $v_{o}/v_{B2}$ 約為何？

【112 初考-電子工程】電子學大意第34題：如圖， $Q_{1}$ 的 $\beta_{… 答案與詳解

D

正確答案

本題為達靈頓對（Darlington Pair）射極隨耦器，電壓增益近似於 1，精確值需考慮負載與輸入阻抗分壓效應。

正確。達靈頓對等效 β≈β1β2=5000，射極電阻反射至基極放大 5000 倍，使輸入阻抗極高、輸出阻抗極低。對 1kΩ 負載而言，增益約為 RL/(RL+re_eq) ≈ 0.995。
