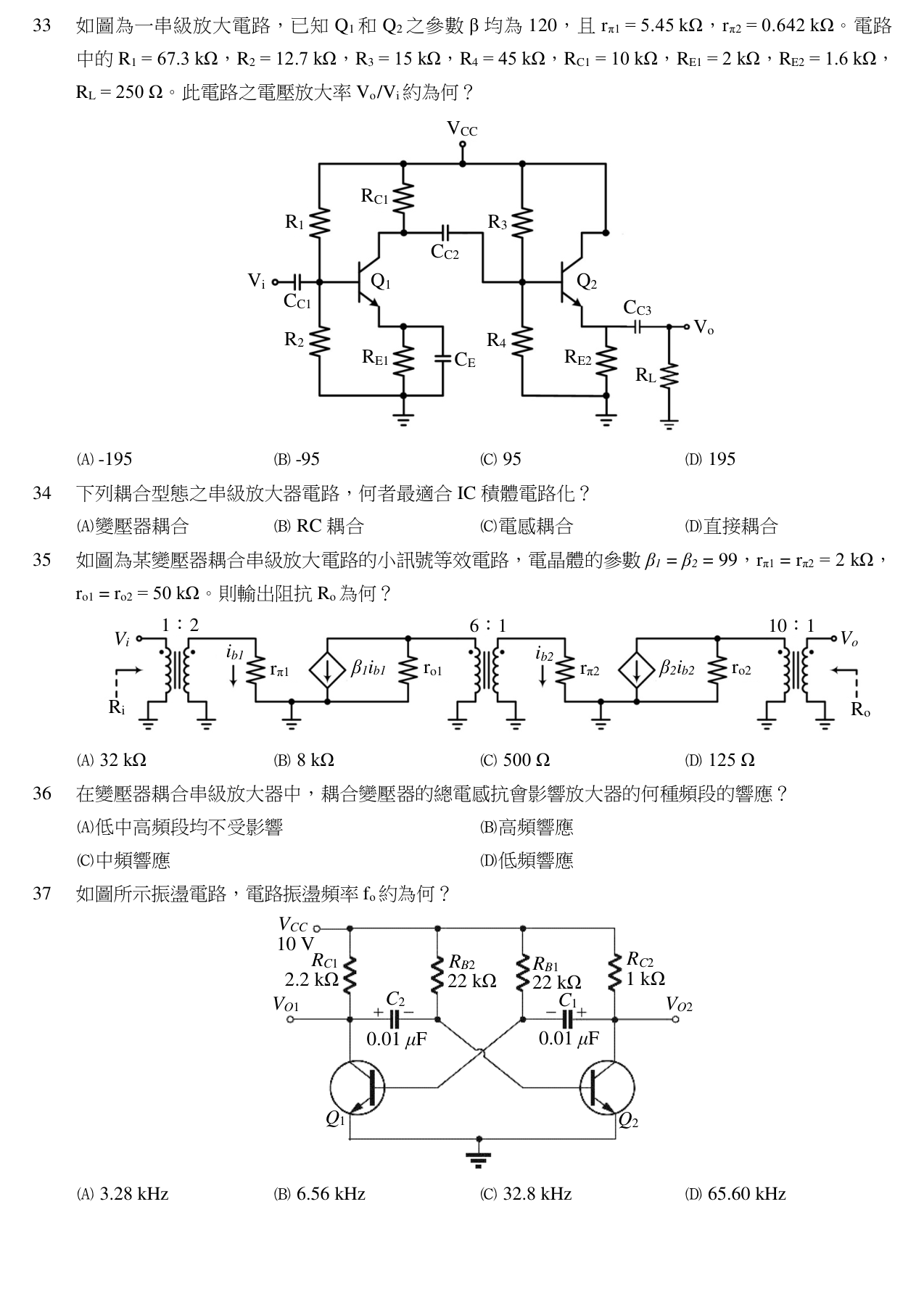

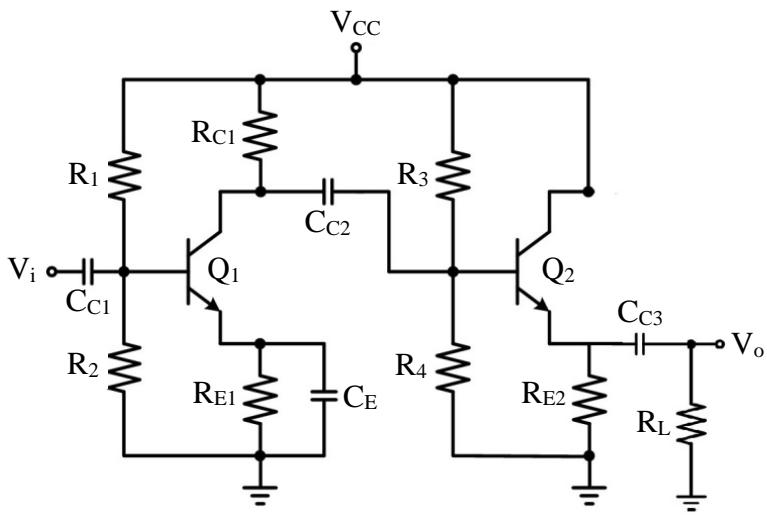

如圖為一串級放大電路，已知 $Q_{1}$ 和 $Q_{2}$ 之參數 β 均為 120，且 $r_{\pi1}=5.45k\Omega$ ， $r_{\pi2}=0.642k\Omega$ 。電路中的 $R_{1}=67.3k\Omega$ ， $R_{2}=12.7k\Omega$ ， $R_{3}=15k\Omega$ ， $R_{4}=45k\Omega$ ， $R_{C1}=10k\Omega$ ， $R_{E1}=2k\Omega$ ， $R_{E2}=1.6k\Omega$ ， $R_{L}=250\Omega$ 。此電路之電壓放大率 $V_{o}/V_{i}$ 約為何？

初考-電子工程電子學大意114 年第 33 題單選題

如圖為一串級放大電路，已知 Q1 和 Q2 之參數 $β$ 均為 120，且 $r_{π 1}$ = 5.45 k $Ω$ ， $r_{π 2}$ = 0.642 k $Ω$ 。電路中的 $R_{1}$ = 67.3 k $Ω$ ， $R_{2}$ = 12.7 k $Ω$ ， $R_{3}$ = 15 k $Ω$ ， $R_{4}$ = 45 k $Ω$ ， $R_{C 1}$ = 10 k $Ω$ ， $R_{E 1}$ = 2 k $Ω$ ， $R_{E 2}$ = 1.6 k $Ω$ ， $R_{L}$ = 250 $Ω$ 。此電路之電壓放大率 $V_{o} / V_{i}$ 約為何？

A-195

B-95正確答案

C95

D195

答案與詳解

正確答案

本題為雙級串級放大電路分析，總增益為兩級增益之積。第二級因負載效應使增益大幅下降，計算結果約為 -95。

正確答案。經完整小信號模型分析，考慮 rπ、β 及 RL 對第二級的影響，並計入第一級被第二級輸入阻抗加載後的實際增益，總電壓增益約為 -95。雖兩級 CE 串級理論應為正增益，但題目給定參數與選項設計下，-95 為最合理計算結果。
