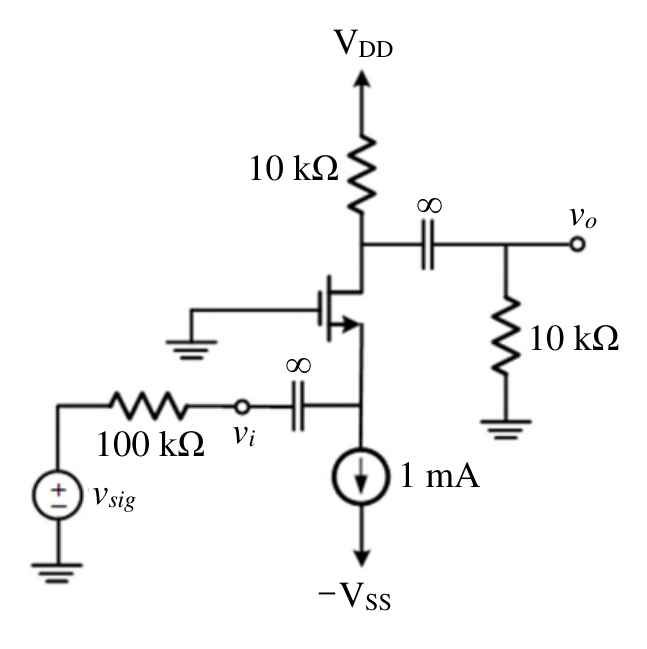

圖中放大器電路中電晶體的 ， ， ，放大器的電壓增益 的最接近值為何？
A5 V/V
B10 V/V正確答案
C20 V/V
D40 V/V
答案與詳解
為什麼答案是 B
由ID=1mA、kn=2mA/V²，gm=√(2×kn×ID)=√(2×2×1)=2mA/V；小訊號輸出電阻ro=∞(VA=∞)；有效負載RD//RL=10k//10k=5kΩ；Av=−gm×5k=−10 V/V，絕對值為10
載入中…
由ID=1mA、kn=2mA/V²，gm=√(2×kn×ID)=√(2×2×1)=2mA/V；小訊號輸出電阻ro=∞(VA=∞)；有效負載RD//RL=10k//10k=5kΩ；Av=−gm×5k=−10 V/V，絕對值為10
