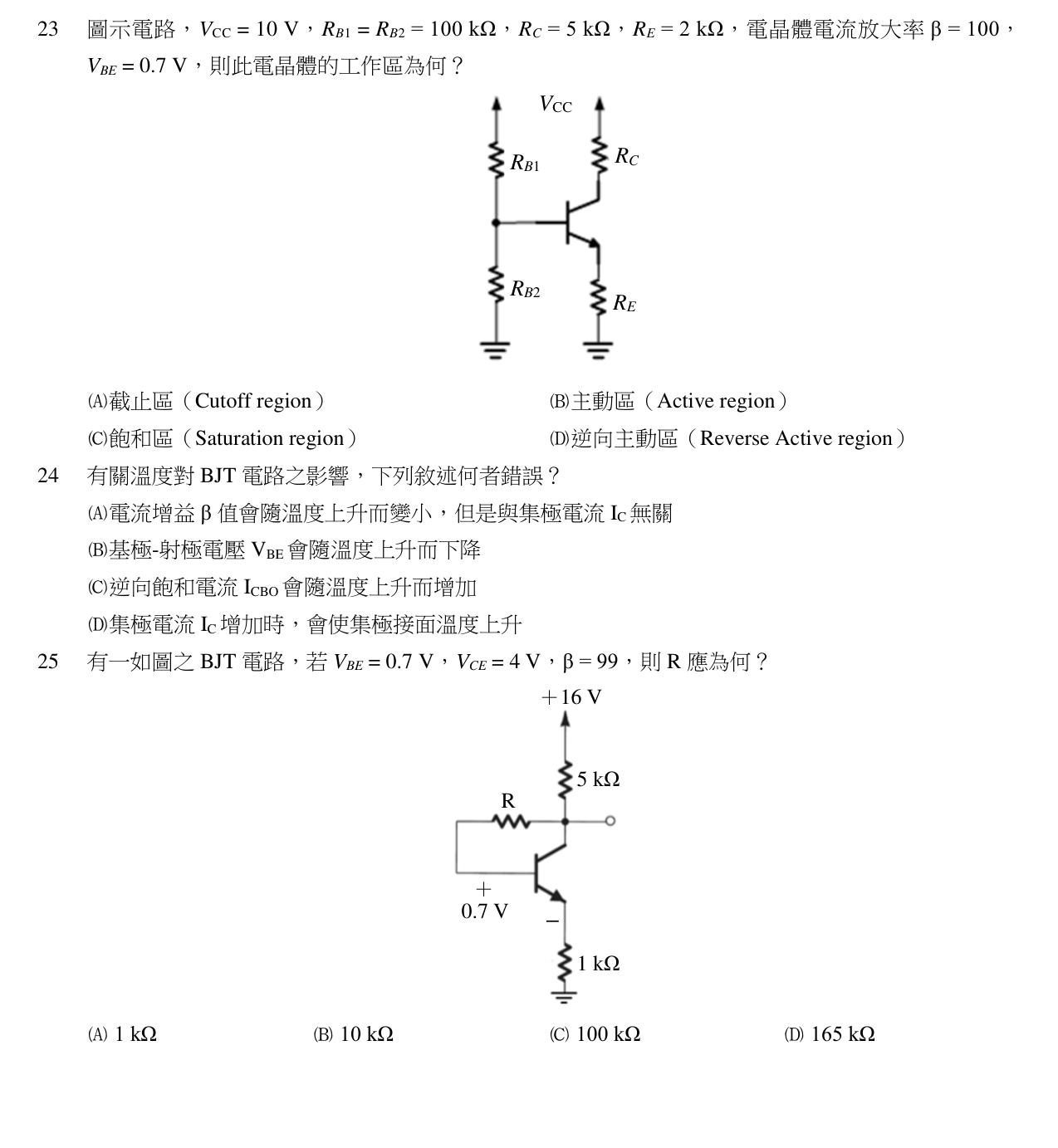

圖示電路， $V_{CC} = 10 \, V$ ， $R_{B1} = R_{B2} = 100 \, k\Omega$ ， $R_{C} = 5 \, k\Omega$ ， $R_{E} = 2 \, k\Omega$ ，電晶體電流放大率 $\beta = 100$ ， $V_{BE} = 0.7 \, V$ ，則此電晶體的工作區為何？

【114 初考-電子工程】電子學大意第23題：圖示電路， $V_{CC} = 10 \, … 答案與詳解

C

正確答案

分壓偏壓電路判斷工作區：先假設主動區算出 VCE，若 VCE < 0.2V 即為飽和區。本題計算結果證實進入飽和。

當主動區假設導致 VCE<0.2V 時，應以 VCE(sat)≈0.2V 重算。此時 IC(sat)≈(10-0.2)/5k=1.96mA，而實際驅動電流 IB=(5-0.7)/100k=43μA，遠大於飽和所需最小基極電流，確認工作在飽和區。
