初考-電子工程
114 年 · 第 17 題
初考-電子工程
電子學大意
114 年
第 17 題
單選題

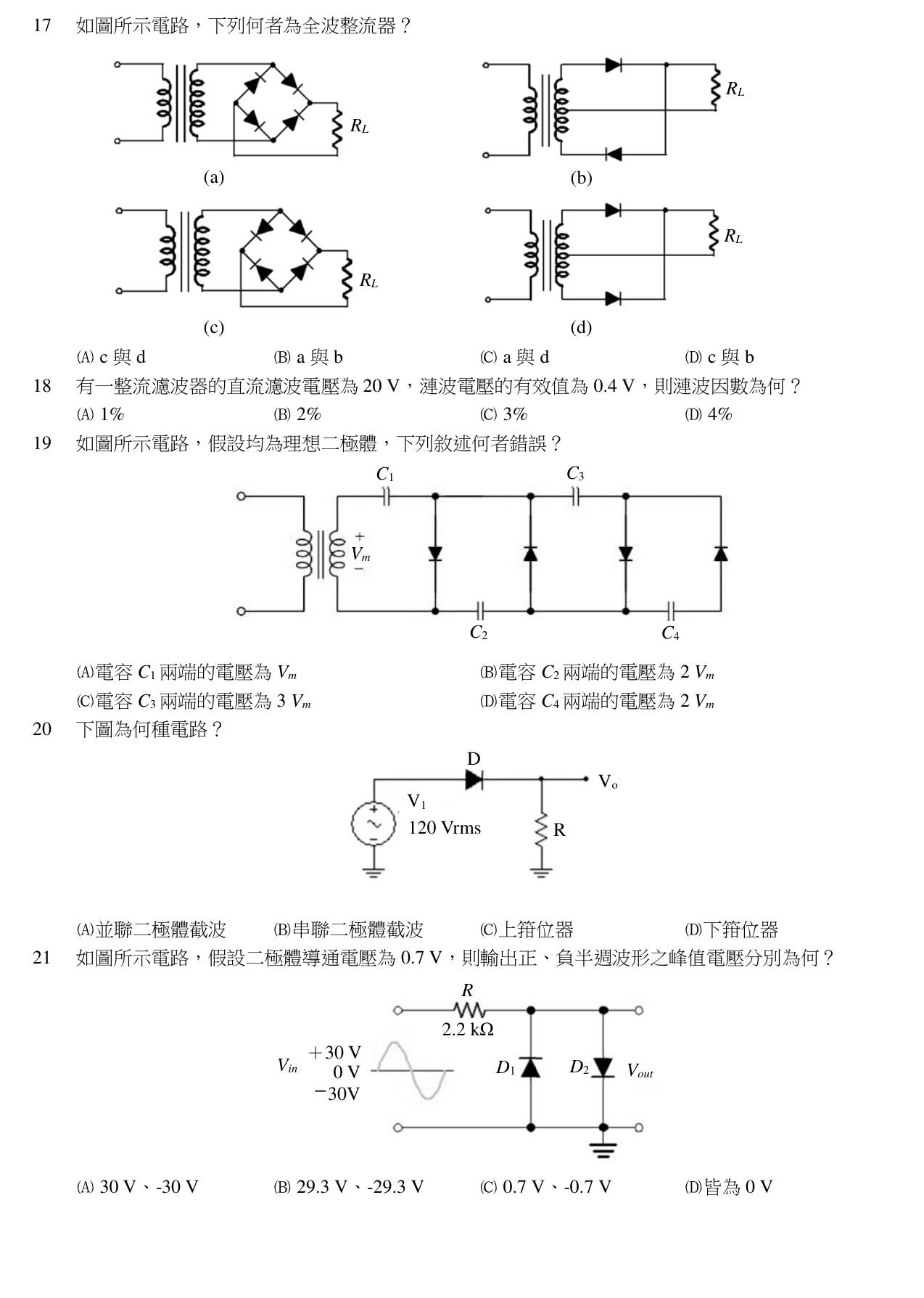

如圖所示電路，下列何者為全波整流器？
A
c 與 d
B
a 與 b
C
a 與 d
正確答案
D
c 與 b
答案與詳解
C
正確答案
判斷各電路的二極體方向：(a) 為正確橋式全波整流，(d) 為正確中間抽頭式全波整流，故答案為 a 與 d。
為什麼答案是 C
(a) 為正確橋式整流器，(d) 為正確中心抽頭式全波整流器。
