初考-電子工程電子學大意114 年第 26 題單選題考點：JFET直流分析

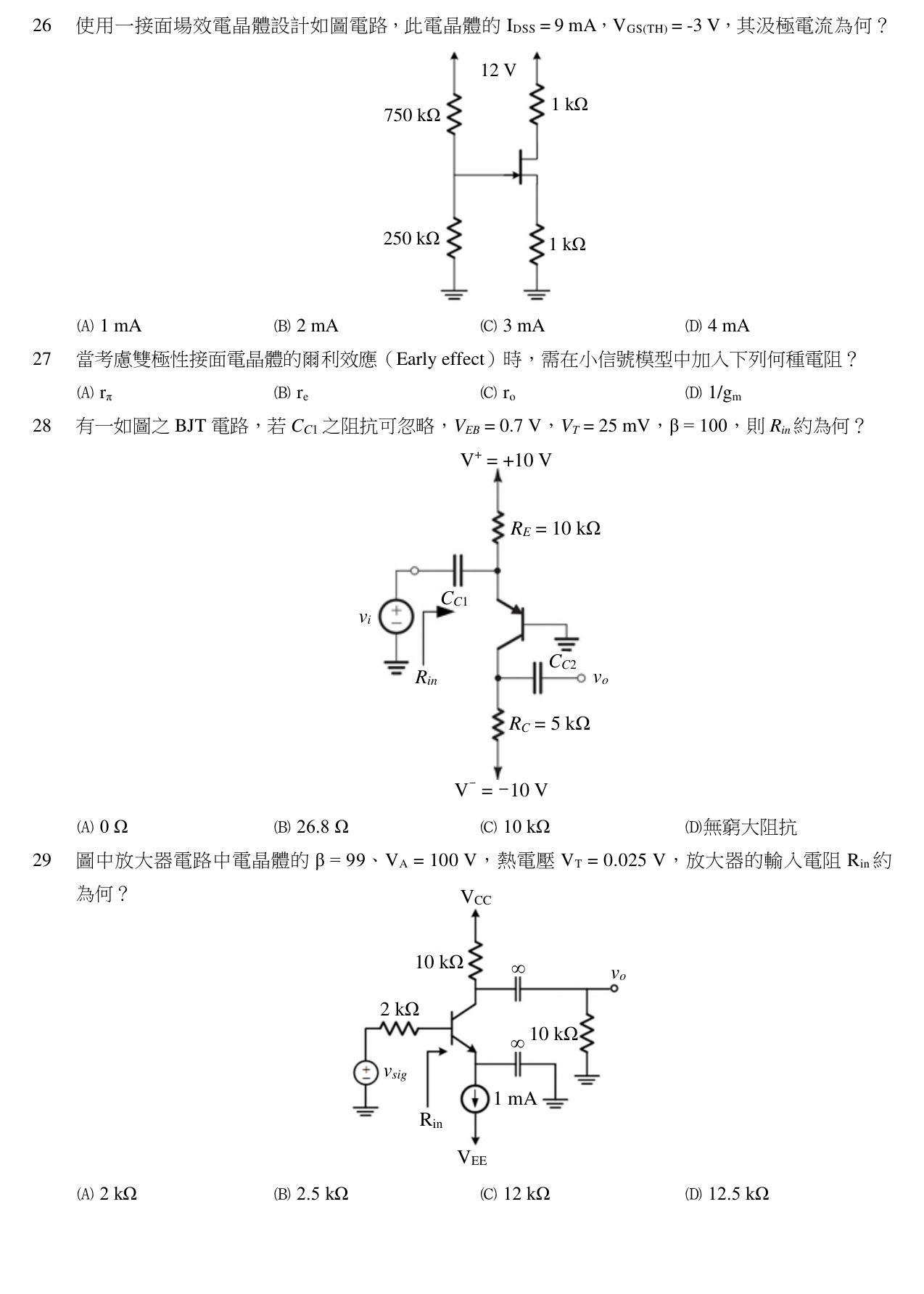

使用一接面場效電晶體設計如圖電路，此電晶體的 $I_{D S S} = 9 m A$ ， $V_{GS (T H)} = - 3 V$ ，其汲極電流為何？

A1 mA

B2 mA

C3 mA

D4 mA正確答案

答案與詳解

正確答案

本題考查 JFET 分壓偏壓電路的直流分析。先求出閘極電壓，再利用 JFET 飽和區電流方程式解一元二次方程式，最後排除不合理的根即可得解。

A1 mAJFET直流分析✕ 錯誤

代入 ID = 1mA 檢驗，VGS = 3 - 1 = 2V。對於 N 通道 JFET，VGS 應為負值才能正常工作於空乏型，且代回電流方程式 9(1-2/-3)² ≠ 1，故此答案錯誤。

B2 mAJFET直流分析✕ 錯誤

代入 ID = 2mA 檢驗，VGS = 3 - 2 = 1V。同樣地，VGS 為正值不符合 N 通道 JFET 的正常偏壓狀態，代回方程式 9(1-1/-3)² ≠ 2，故此答案錯誤。

C3 mA✕ 錯誤

D4 mA✓ 正確
