初考-電子工程電子學大意114 年第 21 題單選題

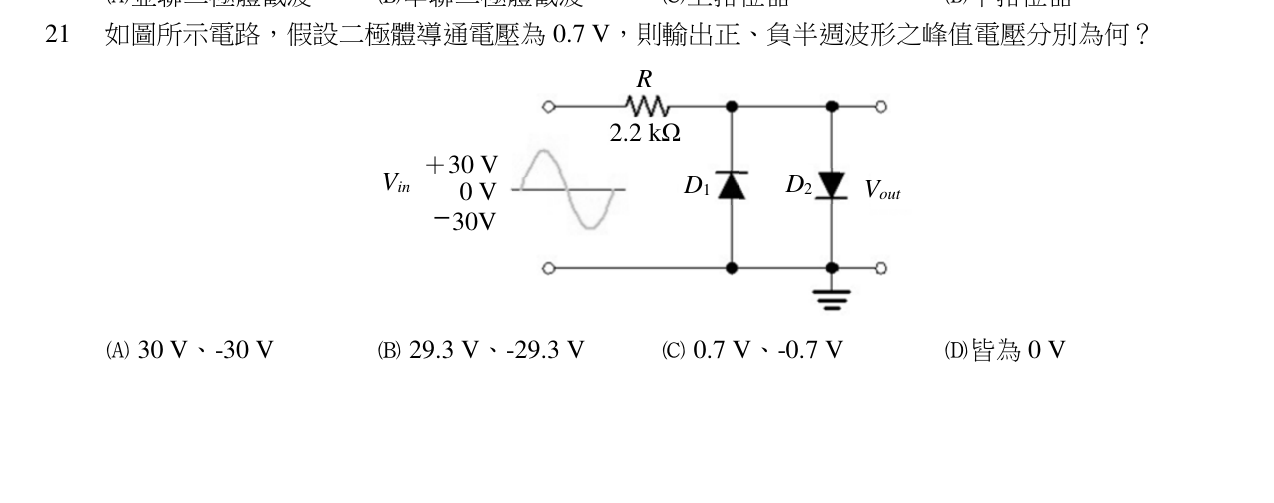

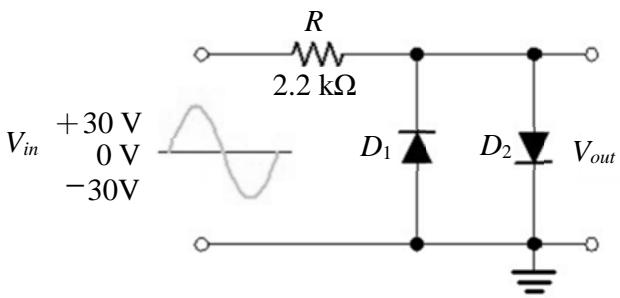

如圖所示電路，假設二極體導通電壓為 0.7 V，則輸出正、負半週波形之峰值電壓分別為何？

題目附圖
A30 V、-30 V
B29.3 V、-29.3 V
C0.7 V、-0.7 V正確答案
D皆為 0 V
答案與詳解
C
正確答案
雙向限位電路：D1陽極接地、陰極接Vout；D2陽極接Vout、陰極接地，正半週Vout被D2箝在+0.7V，負半週被D1箝在-0.7V。
