初考-電子工程電子學大意115 年第 22 題單選題

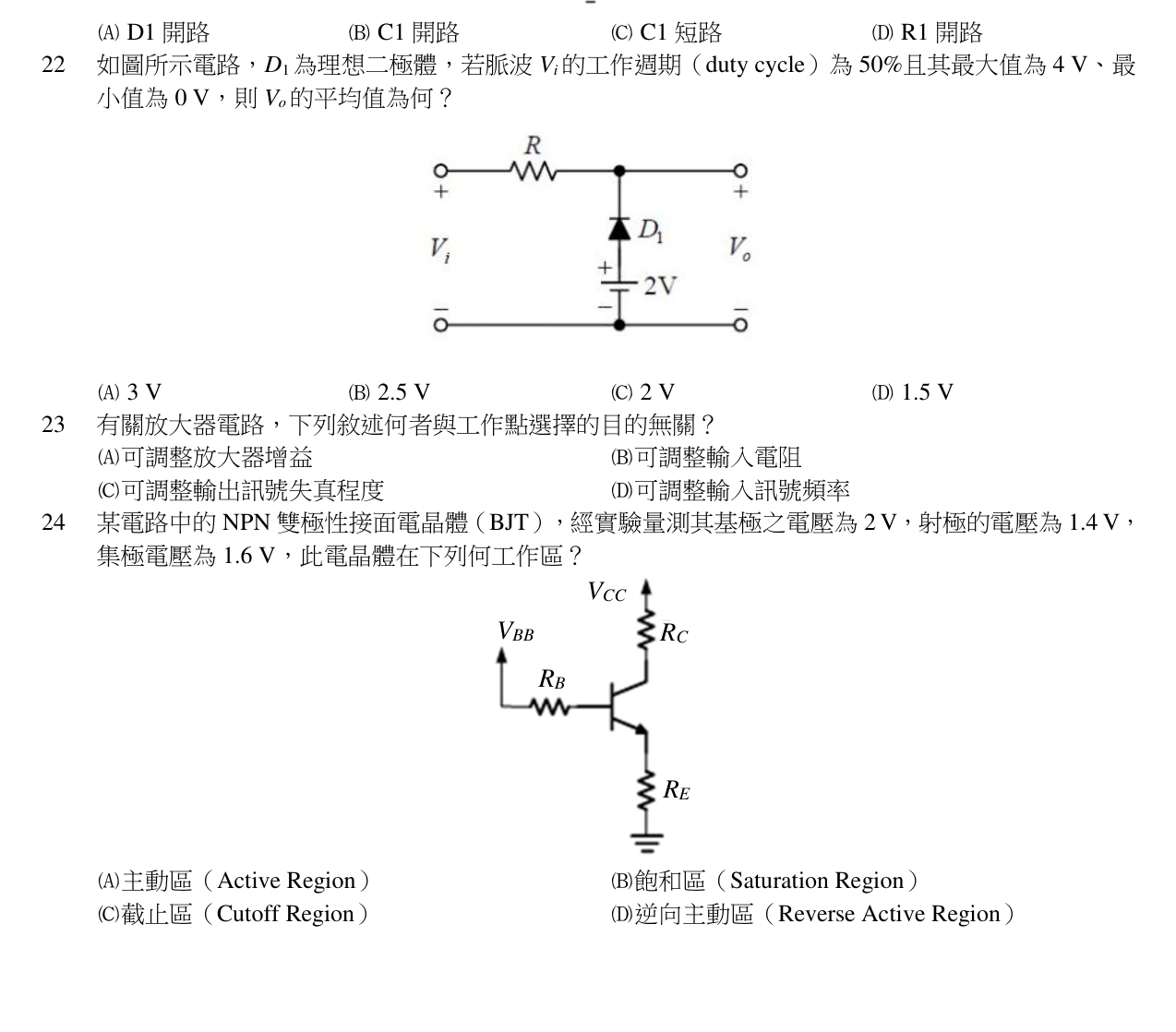

如圖所示電路，D1 為理想二極體，若脈波 Vi 的工作週期（duty cycle）為 50%且其最大值為 4 V、最小值為 0 V，則 Vo 的平均值為何？

題目附圖
A3 V正確答案
B2.5 V
C2 V
D1.5 V
答案與詳解
A
正確答案
此為正向限位電路，當 Vi>2V 時 D1 導通將 Vo 箝制於 2V，Vi<2V 時 D1 截止 Vo=Vi，平均值為 3V。
