初考-電子工程
115 年 · 第 36 題
初考-電子工程
電子學大意
115 年
第 36 題
單選題

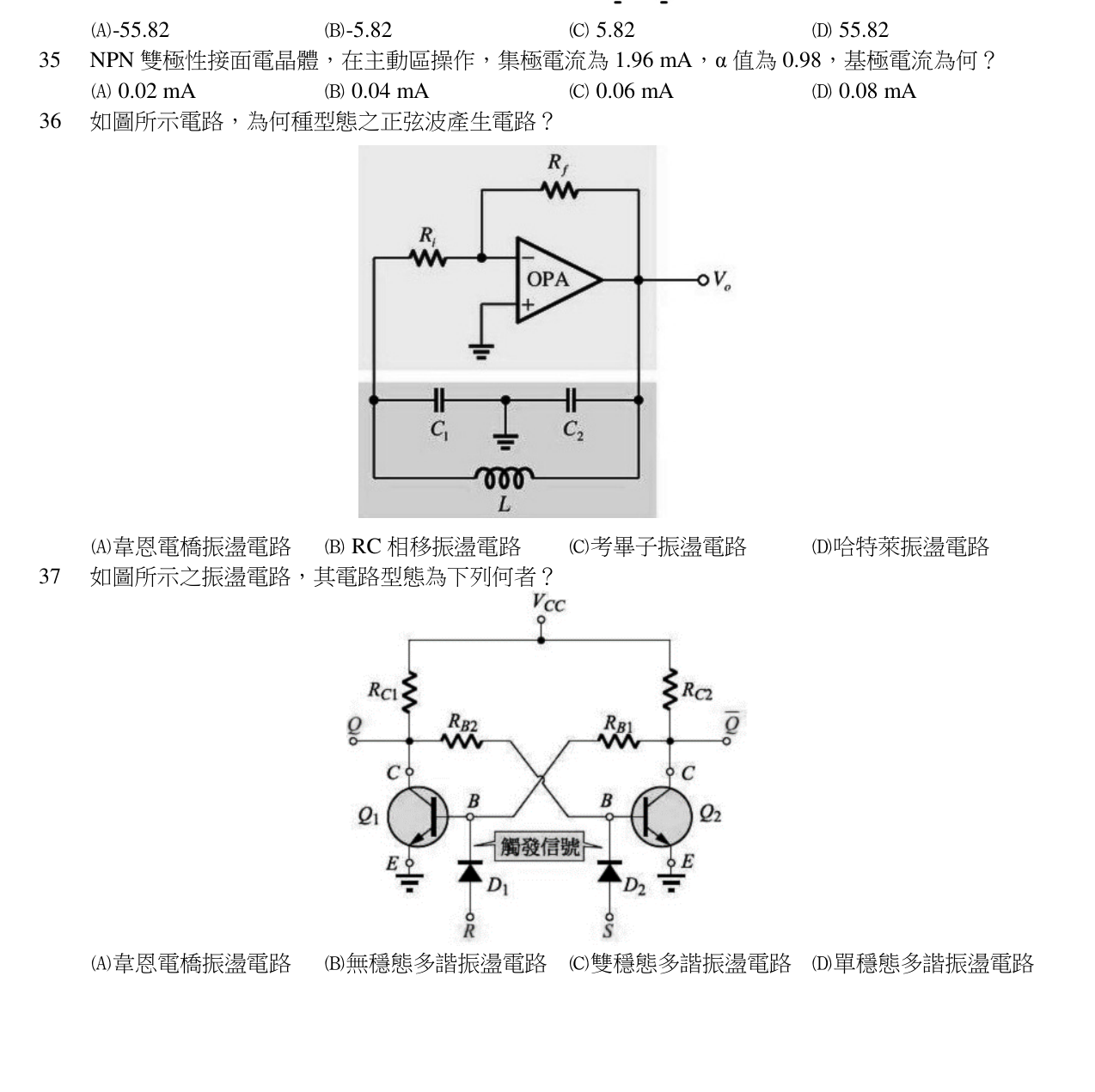

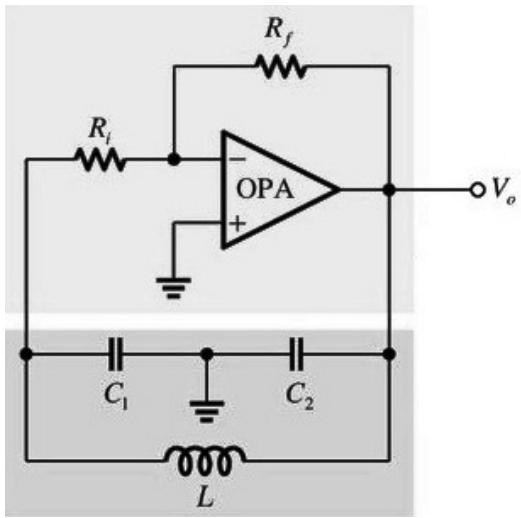

如圖所示電路，為何種型態之正弦波產生電路？
A
韋恩電橋振盪電路
B
RC 相移振盪電路
C
考畢子振盪電路
正確答案
D
哈特萊振盪電路
答案與詳解
C
正確答案
回授網路為兩電容串聯中點接地、並與電感並聯 → 典型 Colpitts（考畢子）振盪電路。
為什麼答案是 C
回授網路為兩電容串聯（中點接地）並聯電感，正是 Colpitts (考畢子) 之 LC tank 結構。
