初考-電子工程電子學大意115 年第 19 題單選題

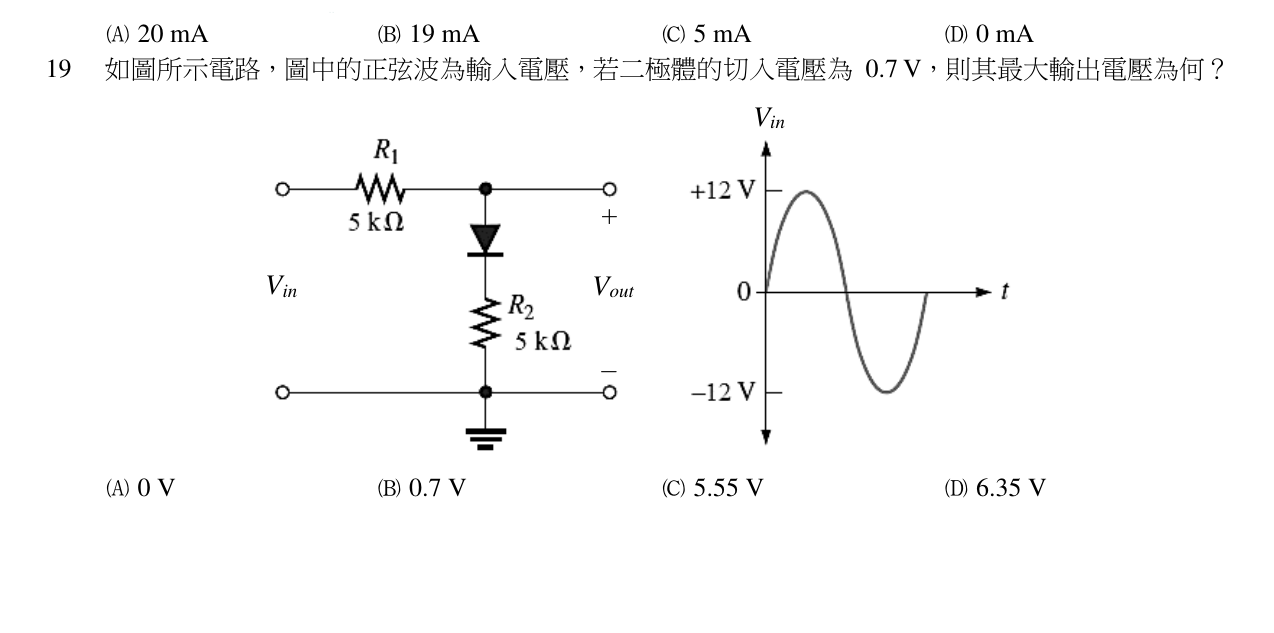

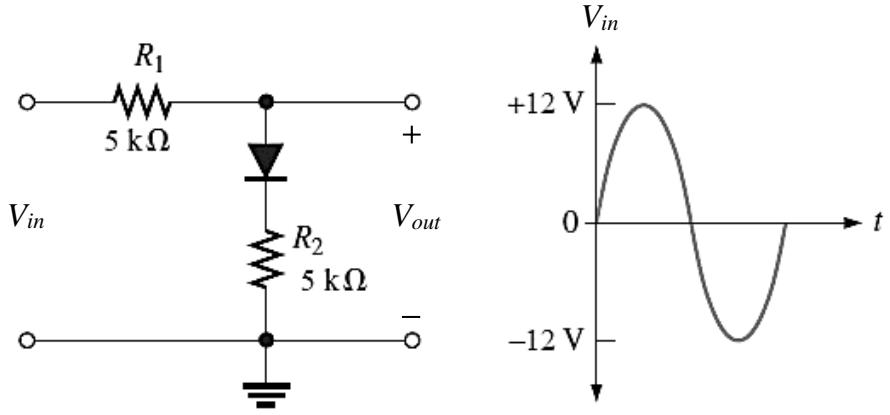

如圖所示電路，圖中的正弦波為輸入電壓，若二極體的切入電壓為 0.7 V，則其最大輸出電壓為何？

題目圖片

A0 V

B0.7 V

C5.55 V

D6.35 V正確答案

答案與詳解

D

正確答案

正半週二極體導通，Vout = (Vin−0.7)·R2/(R1+R2) 之分壓，最大值約 6.35 V（但需檢視電路結構）

為什麼答案是 D

\(0.7+(12-0.7)\times 0.5=6.35\,V\)，與正半週峰值一致。
