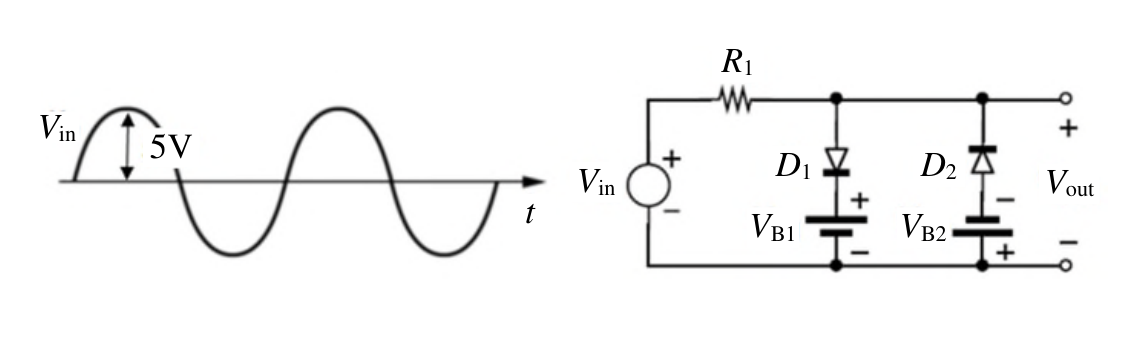

如圖所示之電路，最高與最低輸出電壓各為何？假設 D1與 D2為理想且 Vin = 5 V（峰值），R1 = 1 kΩ，VB1= 1 V，VB2= 1.5 V。
A正6 V 與負6.5 V
B正1 V 與負1.5 V正確答案
C正4 V 與負3.5 V
D正6 V 與負3.5 V
答案與詳解
為什麼答案是 B
D1正向串聯VB1=1V：當Vin>1V時D1導通，Vout被鉗在+1V（最高）。D2反向串聯VB2=1.5V：當Vin<−1.5V時D2導通，Vout被鉗在−1.5V（最低）。理想二極體無壓降，答案正確。
考點：箝位vs倍壓混淆考點：雙向箝位電路考點：峰值相減誤解考點：複合型干擾選項
