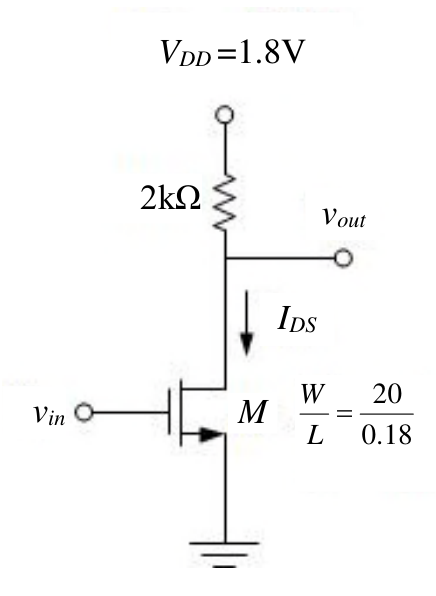

如圖所示之放大器電路，假設其直流偏壓電流 IDS =0.5 mA（直流偏壓電路未示於圖中），電晶體 M 之參數如下：μnCox= 200 μA/V2，VTH = 0.4 V，且 λ = 0；求此放大器電路之小信號電壓增益…

Question

如圖所示之放大器電路，假設其直流偏壓電流 IDS =0.5 mA（直流偏壓電路未示於圖中），電晶體 M 之參數如下：μnCox= 200 μA/V2，VTH = 0.4 V，且 λ = 0；求此放大器電路之小信號電壓增益之值為何？

Accepted Answer

正確答案為 A。gm = √(2 × 200μ × (20/0.18) × 0.5m) = √(2 × 200×10⁻⁶ × 111.11 × 0.5×10⁻³) = √(2 × 0.01111) = √(0.02222) ≈ 0.1491 A/V... 重新計算：2×μnCox×(W/L) = 2×200μ×(20/0.18) = 2×200×10⁻⁶×111.11 = 44.44mA/V²；gm=√(44.44m×0.5m)=√(22.22×10⁻⁶)≈4.714mA/V；Av=-gm×RD=-4.714m×2k≈-9.43，正確答案

如圖所示之放大器電路，假設其直流偏壓電流 $I_{D S}$ =0.5 mA（直流偏壓電路未示於圖中），電晶體 M 之參數如下： $μ_{n} C_{o x}$ = 200 $μ$ A/V $^{2}$ ， $V_{T H}$ = 0.4 V，且 $λ$ = 0；求此放大器電路之小信號電壓增益之值為何？

為什麼答案是 A
