地方特考電子學大意109 年第 13 題單選題

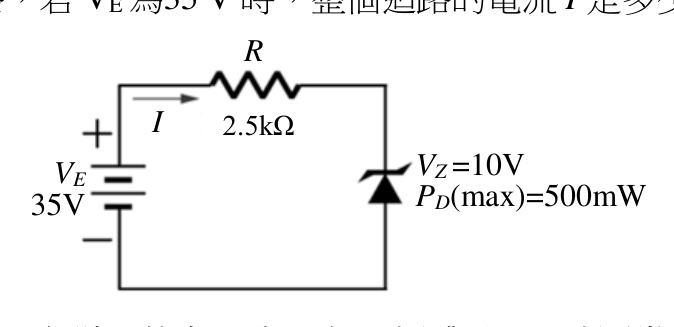

如圖所示為一箝位電路，若 VE 為35 V 時，整個迴路的電流 I 是多少？

題目附圖

A3.5 mA

B5 mA

C10 mA正確答案

D35 mA

答案與詳解

C

正確答案

齊納二極體穩壓電路，VZ=10V穩壓，R=2.5kΩ，電流I=(VE-VZ)/R=(35-10)/2500=10mA

為什麼答案是 C

正確：I=(VE-VZ)/R=(35-10)/2500=25/2500=0.01A=10mA，齊納導通時兩端電壓鎖定在VZ=10V

考點：分壓計算錯誤考點：忘扣VZ陷阱考點：齊納穩壓計算考點：忽略VZ陷阱
