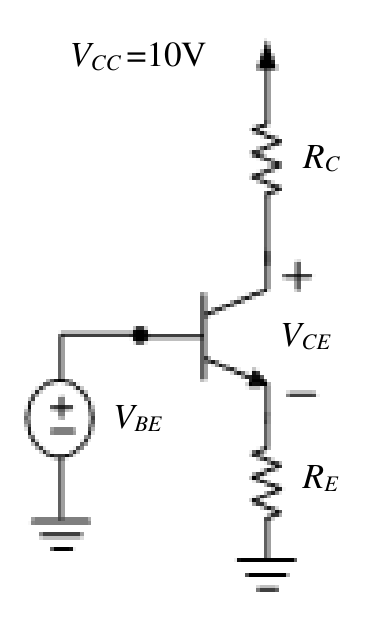

電路上某 npn 雙極性接面電晶體（BJT）工作在截止區（Cutoff），已知電路之電源電壓 VCC = 10 V ，下列何者正確？
AVCE = 0 V
BVCE = 0.7 V
CVCE = 8 V
DVCE = 10 V正確答案
答案與詳解
為什麼答案是 D
截止區時 IC=0、IE=0，電阻 RC 與 RE 上無壓降，故 VCE = VCC - 0 = 10V。
考點：飽和區特性考點：VBE導通電壓考點：干擾選項考點：截止區特性
載入中…
截止區時 IC=0、IE=0，電阻 RC 與 RE 上無壓降，故 VCE = VCC - 0 = 10V。
