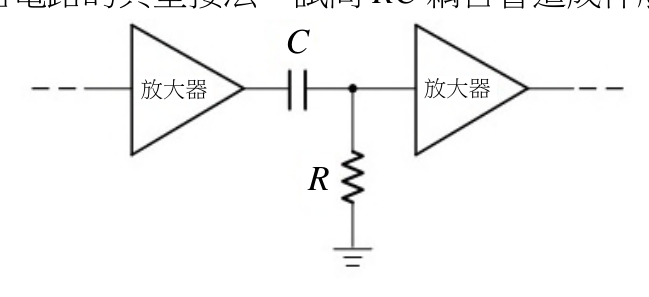

如圖為 RC 耦合串級放大器電路的典型接法，試問 RC 耦合會造成什麼影響？
A低頻響應變差正確答案
B中頻響應變差
C高頻響應變差
D沒有影響
答案與詳解
為什麼答案是 A
圖中兩級放大器之間串接電容C，電阻R接地形成高通濾波器結構。電容對低頻信號阻抗 Xc=1/(2πfC) 極大，低頻信號被大量衰減，造成低頻響應變差。這是RC耦合最典型的缺點。
考點：低頻響應衰減考點：中頻正常通過考點：高頻限制來源不同考點：非無影響
