電子學大意
112 年 · 第 28 題
警察鐵路
電子學大意
112 年
第 28 題
單選題

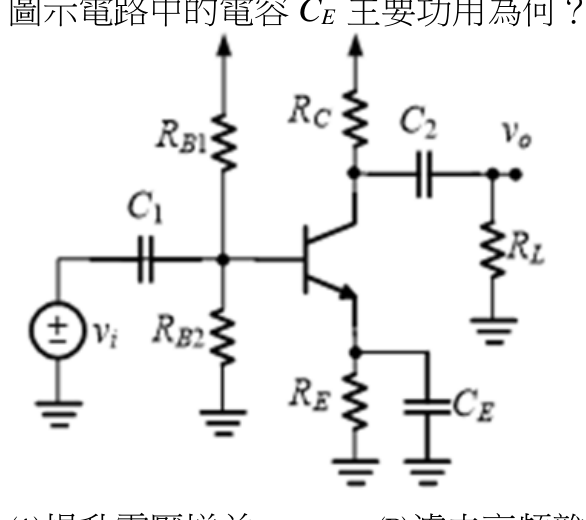

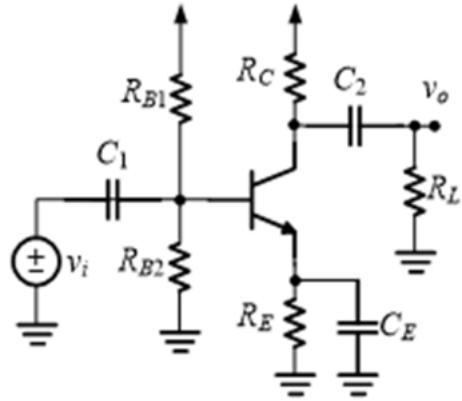

圖示電路中的電容 CE 主要功用為何？
A
提升電壓增益
正確答案
B
濾去高頻雜訊
C
提升輸入阻抗
D
頻率補償
答案與詳解
A
正確答案
射極旁路電容 CE 在交流時視為短路，消除射極電阻 RE 的交流負回授，藉此大幅提升電壓增益。
為什麼答案是 A
CE 為射極旁路電容，在交流分析時視為短路，消除了 RE 造成的交流負回授，使電壓增益大幅提升。
考點：旁路電容
考點：濾波電容
考點：輸入阻抗
考點：頻率補償
