鐵路人員考試高員三級-電子工程國安五等考試-電子組
電子學大意112 年第 37 題單選題

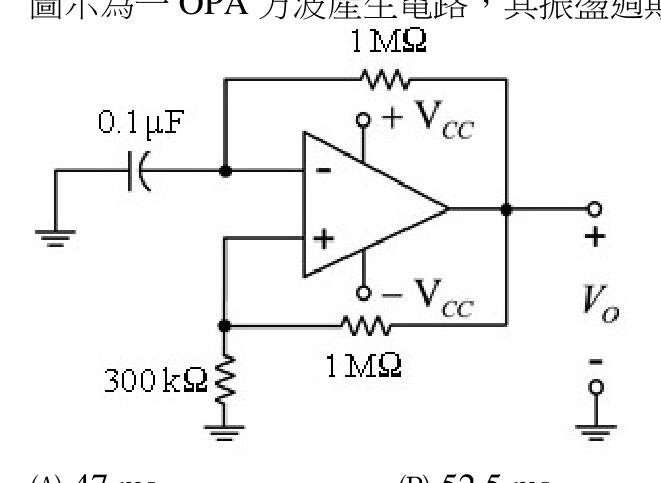

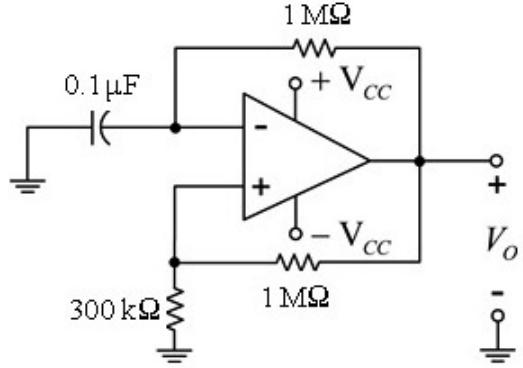

圖示為一 OPA 方波產生電路，其振盪週期約為何？

題目圖片
A47 ms
B52.5 ms
C94 ms正確答案
D407 ms
答案與詳解
C
正確答案
OPA方波產生器週期公式為 T = 2RC ln((1+β)/(1-β))，求出回授因數β與時間常數RC代入即可得解。

為什麼答案是 C

正確代入完整週期公式 T = 2RC ln((1+β)/(1-β))，計算結果約為 94 ms。
