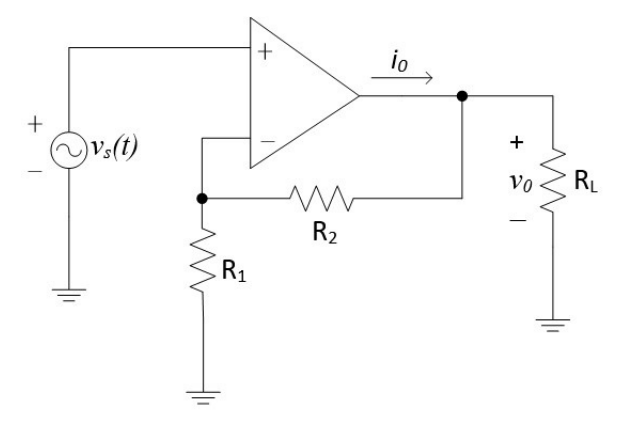

如圖所示之電路， $R_{1}=1\ k\Omega$ 且 $R_{2}=4\ k\Omega$ ，電源電壓 $v_{s}(t)=V_{s}\cos(2000t)\ V$ 。運算放大器的輸出電壓限制於 $\pm15V$ ，輸出電流限制於 $\pm20mA$ 。若負載電阻 $R_{L}=10\ k\Omega$ ，輸出電壓波形尚未出現裁切（clipping）時的最大輸入電壓 $V_{s}$ 為何？

【112 鐵路人員考試高員三級-電子工程】電子學大意第11題：如圖所示之電路， $R_{1}=1\ k\O… 答案與詳解

B

正確答案

運算放大器輸出受電壓與電流雙重限制，須分別計算兩者允許的最大輸入電壓後取較小值，本題由電流限制決定答案為 3V。

正確答案。當 Vs=3V 時，輸出電壓峰值為 12V（未達 ±15V），且輸出電流峰值恰為 20mA（含 RL 與 R2 支路電流），同時滿足電壓與電流限制，為不裁切之最大輸入。
