假設二極體導通電壓為 0.7 V，如圖所示電路，若要設計輸出峰值電壓為 12.3 V，則圖中電池 V 為何值？

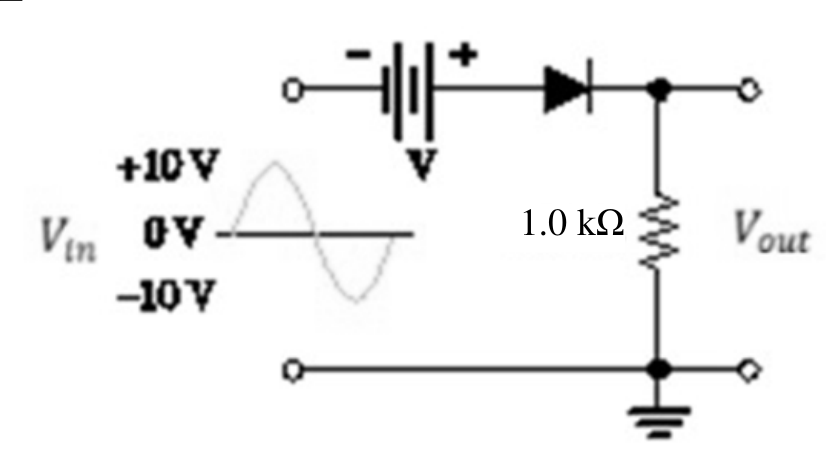

從圖可見電池負極在左、正極在右（標示 - 在左、+ 在右），二極體陽極接電池正極側，陰極接輸出端。輸入正半週時，二極體截止（因電池串聯抬高了導通門檻）；負半週時，當Vin足夠負，二極體導通。實際分析：電池極性使得二極體在正半週導通，導通時 Vout = Vin - V_battery - V_D。要使正半峰值輸出為12.3V：12.3 = 10 - V - 0.7 不成立。重新看圖：電池「-」在左「+」在右，二極體箭頭向右（電流由左至右），表示正半週Vin為正時，等效迴路中電池幫助二極體導通。正半週導通條件：Vout = Vin + V_battery - 0.7V（電池加成），峰值：12.3 = 10 + V - 0.7 → V = 3V，答案A正確。
