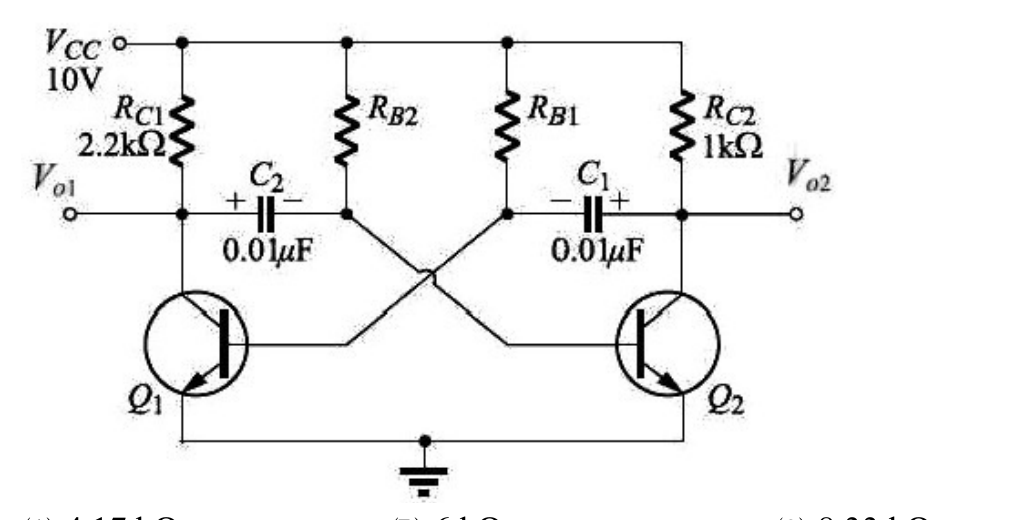

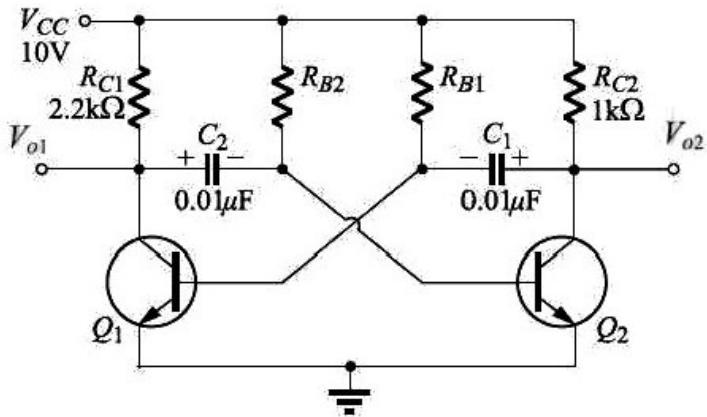

圖示為一多諧振盪電路，若電路振盪頻率等於 ，則對應之 電阻值約為何？
A
B正確答案
C
D
答案與詳解
逐選項解析
A4.17 kΩ公式誤用陷阱✕ 易錯陷阱
4.17kΩ對應的是用T=1/(2RC)或其他錯誤公式計算的結果，係混用RC充放電公式而非正確的1.4RC公式所得，數值偏小約1.44倍
B6 kΩ多諧振盪器週期公式✓ 正確
由圖示可知 C=0.01μF，正確答案。T=1/12000≈83.33μs，利用對稱型非穩態多諧振盪器公式T≈1.4RC（其中1.4=2×ln2≈2×0.693），R=83.33μs÷(1.4×0.01μF)=83.33÷0.014≈5952Ω≈6kΩ
C8.33 kΩ✕ 易錯陷阱
D12 kΩ✕ 錯誤
