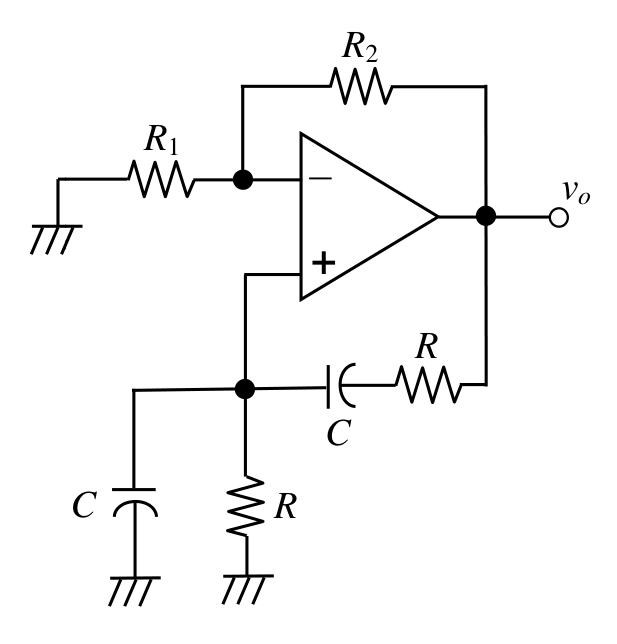

如圖所示為一文氏電橋振盪器。 $R_{2}=100\ k\Omega$ ， $R_{1}=20\ k\Omega$ ， $R=10\ k\Omega$ ， $C=0.1\ \mu F$ 。求振盪器的振盪頻率？

正確答案為 C。文氏電橋振盪器振盪頻率公式 f = 1/(2πRC)，代入 R=10kΩ、C=0.1μF 得 f ≈ 159 Hz。

初考-電子工程電子學大意109 年第 35 題單選題

如圖所示為一文氏電橋振盪器。 $R_{2} = 100 k Ω$ ， $R_{1} = 20 k Ω$ ， $R = 10 k Ω$ ， $C = 0.1 μ F$ 。求振盪器的振盪頻率？

15.9 Hz

79.6 Hz

159 Hz

正確答案

1000 Hz

答案與詳解

正確答案

文氏電橋振盪器振盪頻率公式 f = 1/(2πRC)，代入 R=10kΩ、C=0.1μF 得 f ≈ 159 Hz。

正確代入 f = 1/(2πRC) = 1/(2π × 10⁴ × 10⁻⁷) = 1/(2π × 10⁻³) = 1000/(2π) ≈ 159.15 Hz，最接近 159 Hz。
