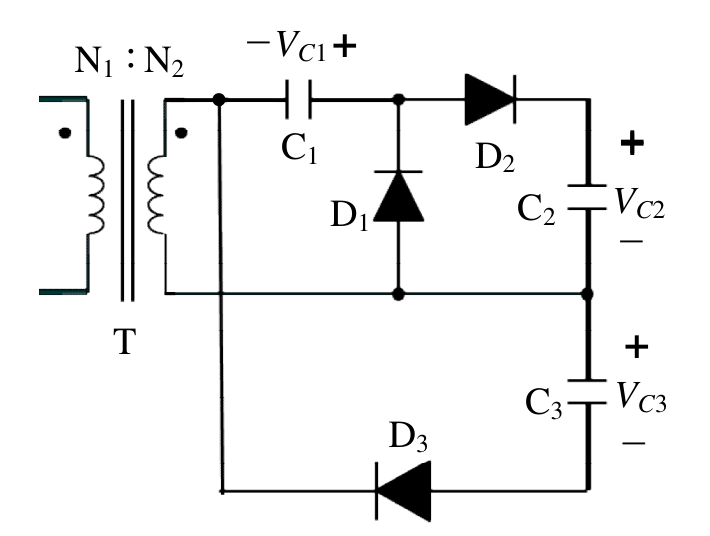

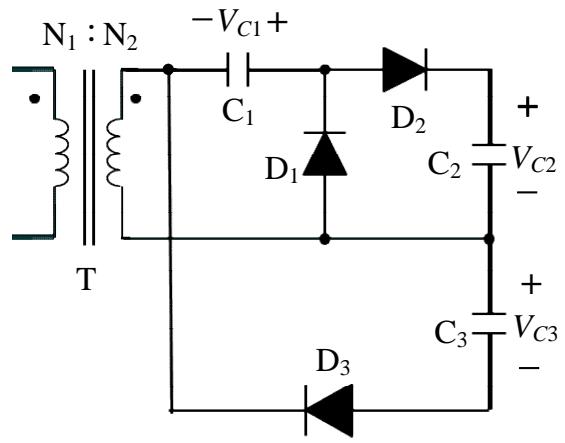

電容器 C1~C3 配合變壓器 T 及二極體 D1~D3 所構成之倍壓電路如圖，輸入信號特、N1：N2=10：1 且變壓器與所有二極體均視為理想時，在電路穩態條件下電容器 VC1~VC3 之敘述何者正確？
AVC1+VC2 = 20 V
BVC1+VC3 = 30 V
CVC2+VC3 = 10 V
DVC1+VC2+VC3 = 40 V正確答案
答案與詳解
為什麼答案是 D
從圖中電路分析：變壓器二次側峰值電壓Vp=10V（N1:N2=10:1）。C1由D1鉗位充電至Vp=10V（極性如圖標示-VC1+）；C2由D2導通充電至Vp=10V；C3由D3導通，結合C1電壓疊加，充電至2Vp=20V。三電容總和VC1+VC2+VC3=10+10+20=40V，正確。
考點：倍壓電路分析考點：電容電壓疊加考點：倍壓電路基本概念考點：三電容倍壓總和
