初考-電子工程電子學大意109 年第 30 題單選題

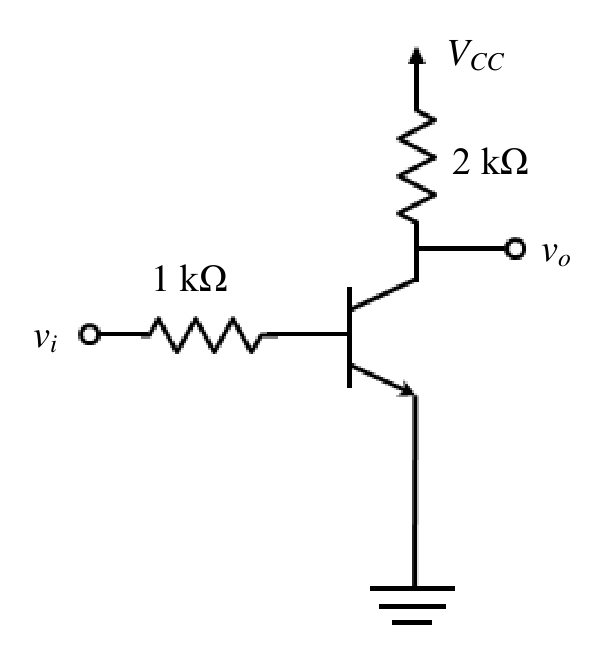

如圖所示共射極放大器之 $v_{o} / v_{i}$ 為何？假設電晶體之 $g_{m} = 50 mA/V$ ， $β = 50$ 。

- 25

- 50

正確答案

- 75

- 100

答案與詳解

正確答案

共射極放大器電壓增益 = -gm × RC，圖中 gm=50mA/V、RC=2kΩ，故增益=-100；但需考慮輸入電阻 rπ 與 Ri 的分壓，最終 vo/vi = -50。

rπ=β/gm=50/0.05=1kΩ；輸入端 1kΩ 串聯 rπ=1kΩ 分壓使 vbe=vi/2；vo=-gm×vbe×RC=-0.05×(vi/2)×2000=-50vi，故 vo/vi=-50。

考點：分壓比計算錯誤考點：共射極電壓增益考點：無對應計算路徑考點：忘記輸入分壓

載入中…

Examly 收錄 38 萬+ 道歷屆題目，每題都有像這樣的精選詳解。免費下載，立即開練。

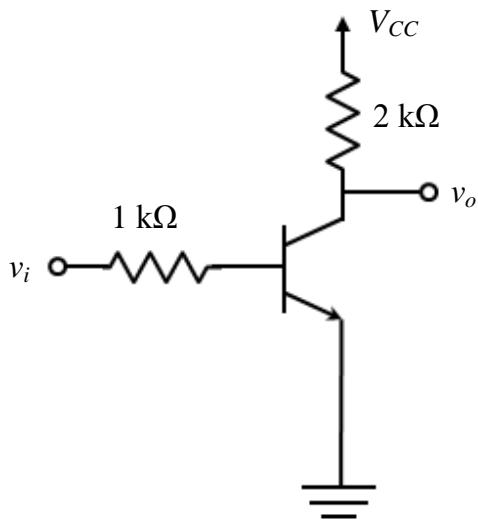

如圖所示共射極放大器之 vo​/vi​ 為何？假設電晶體之 gm​=50 mA/V，β=50。
