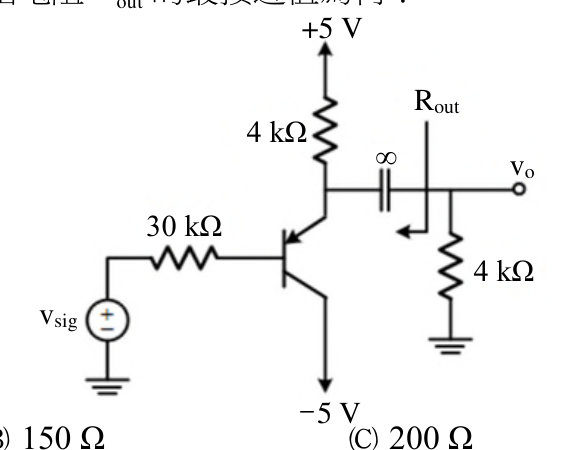

圖中放大器電路中， $v_{sig}$ 的直流成分為零，電晶體的 $\beta=99$ 、 $V_{A}=\infty$ 、 $V_{EB}=0.7V$ ，熱電壓 $V_{T}=0.025V$ ，放大器電壓增益 $v_{o}/v_{sig}$ 的最接近值為何？ (A) 0.75 (B) 0.85 (C) 0.95 (D) 0.99

正確答案為 B。 PNP射極跟隨器(射極輸出器)電路，利用β=99求re，再計算電壓增益≈0.85 (A) 0.75偏低，對應re計算錯誤或誤用錯誤的偏壓電流值 (C) 0.95忽略了30kΩ基極電阻對輸入分壓的影響，只計算射極端增益而未考慮全路徑衰減

初考-電子工程電子學大意112 年第 30 題單選題

圖中放大器電路中， $v_{s i g}$ 的直流成分為零，電晶體的 $β = 99$ 、 $V_{A} = \infty$ 、 $V_{E B} = 0.7 V$ ，熱電壓 $V_{T} = 0.025 V$ ，放大器電壓增益 $v_{o} / v_{s i g}$ 的最接近值為何？

A0.75

B0.85正確答案

C0.95

D0.99

答案與詳解

正確答案

PNP射極跟隨器(射極輸出器)電路，利用β=99求re，再計算電壓增益≈0.85

A0.75✕ 錯誤

0.75偏低，對應re計算錯誤或誤用錯誤的偏壓電流值

B0.85✓ 正確

C0.95✕ 易錯陷阱

0.95忽略了30kΩ基極電阻對輸入分壓的影響，只計算射極端增益而未考慮全路徑衰減

D0.99✕ 易錯陷阱
