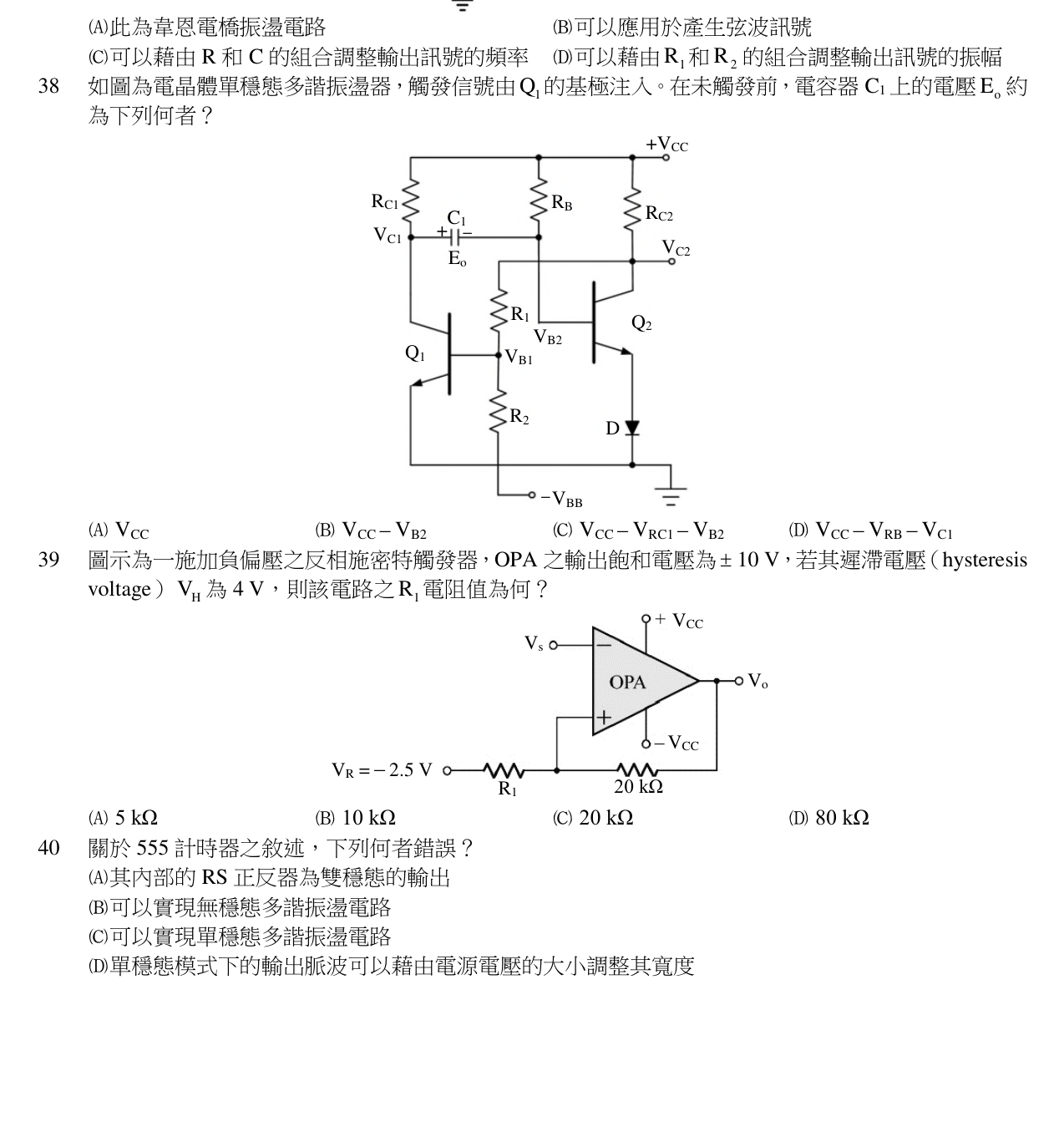

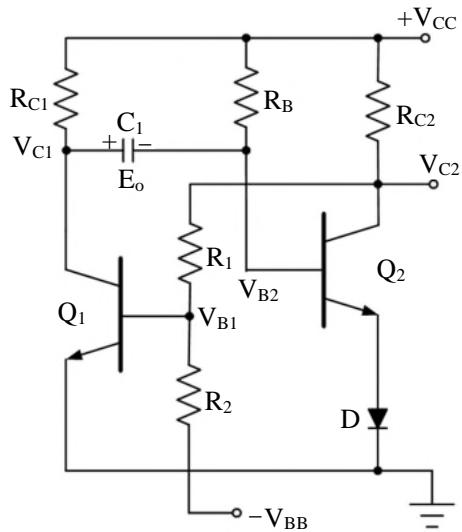

如圖為電晶體單穩態多諧振盪器，觸發信號由 $Q_{1}$ 的基極注入。在未觸發前，電容器 $C_{1}$ 上的電壓 $E_{o}$ 約為下列何者？ (A) VCC (B) VCC-VB2 (C) VCC-VRC1-VB2 (D) VCC-VRB-VC1

正確答案為 B。未觸發時 Q1 截止、Q2 飽和，C1 左端 ≈ VCC，右端 ≈ VB2，故 Eo ≈ VCC − VB2。 (A) 忽略 C1 右端被 Q2 基極箝位於 VB2，不是 0V。 (B) Q1 截止使 VC1≈VCC，Q2 飽和使右端≈VB2，故 Eo=VCC−VB2。

初考-電子工程電子學大意112 年第 38 題單選題

如圖為電晶體單穩態多諧振盪器，觸發信號由 $Q_{1}$ 的基極注入。在未觸發前，電容器 $C_{1}$ 上的電壓 $E_{o}$ 約為下列何者？

AVCC

BVCC-VB2正確答案

CVCC-VRC1-VB2

DVCC-VRB-VC1

答案與詳解

正確答案

未觸發時 Q1 截止、Q2 飽和，C1 左端 ≈ VCC，右端 ≈ VB2，故 Eo ≈ VCC − VB2。

AVCC✕ 錯誤

忽略 C1 右端被 Q2 基極箝位於 VB2，不是 0V。

BVCC-VB2✓ 正確

Q1 截止使 VC1≈VCC，Q2 飽和使右端≈VB2，故 Eo=VCC−VB2。

CVCC-VRC1-VB2✕ 錯誤

DVCC-VRB-VC1✕ 錯誤
