初考-電子工程電子學大意112 年第 37 題單選題

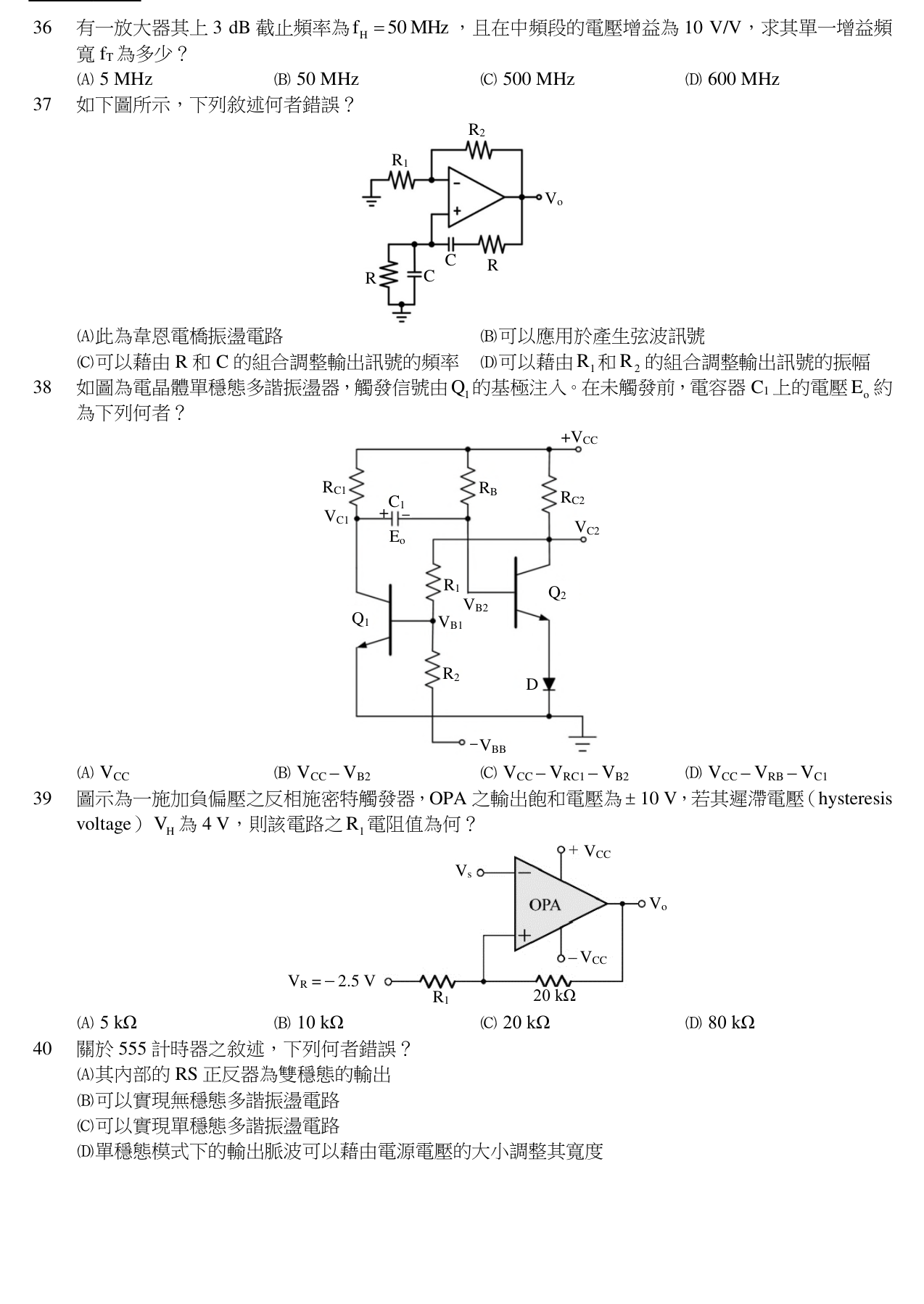

如下圖所示，下列敘述何者錯誤？
A此為韋恩電橋振盪電路
B可以應用於產生弦波訊號
C可以藉由R和C的組合調整輸出訊號的頻率
D可以藉由R1和R2的組合調整輸出訊號的振幅正確答案
D正確答案
韋恩電橋中，RC決定頻率，R1/R2決定增益滿足振盪條件，振幅穩定靠非線性元件，故D錯誤。
為什麼答案是 D
錯誤敘述。R1與R2用來設定運放增益(A=1+R2/R1)以滿足起振條件(A≥3)，而非調整振幅。振幅穩定需靠非線性元件（如燈泡、二極體）自動調整，改變R1/R2只會導致停振或波形失真。
載入中…
完整詳解
Pro · 無限重點 韋恩電橋中，RC決定頻率，R1/R2決定增益滿足振盪條件，振幅穩定靠非線性元件，故D錯誤。
RC調頻率，R1/R2調增益(非振幅)。振幅靠非線性元件穩幅。本題選錯誤的D。
逐選項分析
A✕
正確敘述。圖示為標準的韋恩電橋振盪器（Wien Bridge Oscillator），由RC串並聯網路與運放組成。
B✕
正確敘述。韋恩電橋振盪器專門用於產生低失真的正弦波（弦波）訊號，常見於音頻測試設備。
C✕
正確敘述。其振盪頻率公式為 f = 1 / (2πRC)，因此可以透過改變 R 或 C 的數值來調整輸出頻率。
D✓ 正確
錯誤敘述。R1與R2用來設定運放增益(A=1+R2/R1)以滿足起振條件(A≥3)，而非調整振幅。振幅穩定需靠非線性元件（如燈泡、二極體）自動調整，改變R1/R2只會導致停振或波形失真。
韋恩電橋振盪器核心參數
| 參數組合 | 主要功能 | 公式 / 條件 | 備註 |
|---|
| R 與 C | 決定振盪頻率 | f = 1 / (2πRC) | 可調頻 |
| R1 與 R2 | 決定放大器增益 | A = 1 + R2/R1 ≥ 3 | 滿足起振條件 |
| 非線性元件 | 穩定輸出振幅 | 自動調整等效電阻 | 避免波形失真 |
考選部最愛把「調整增益」偷換成「調整振幅」。R1/R2改變的是增益，增益不對只會導致「停振」或「削波失真」，無法線性調整振幅大小。振幅是靠非線性元件自動穩定的！
