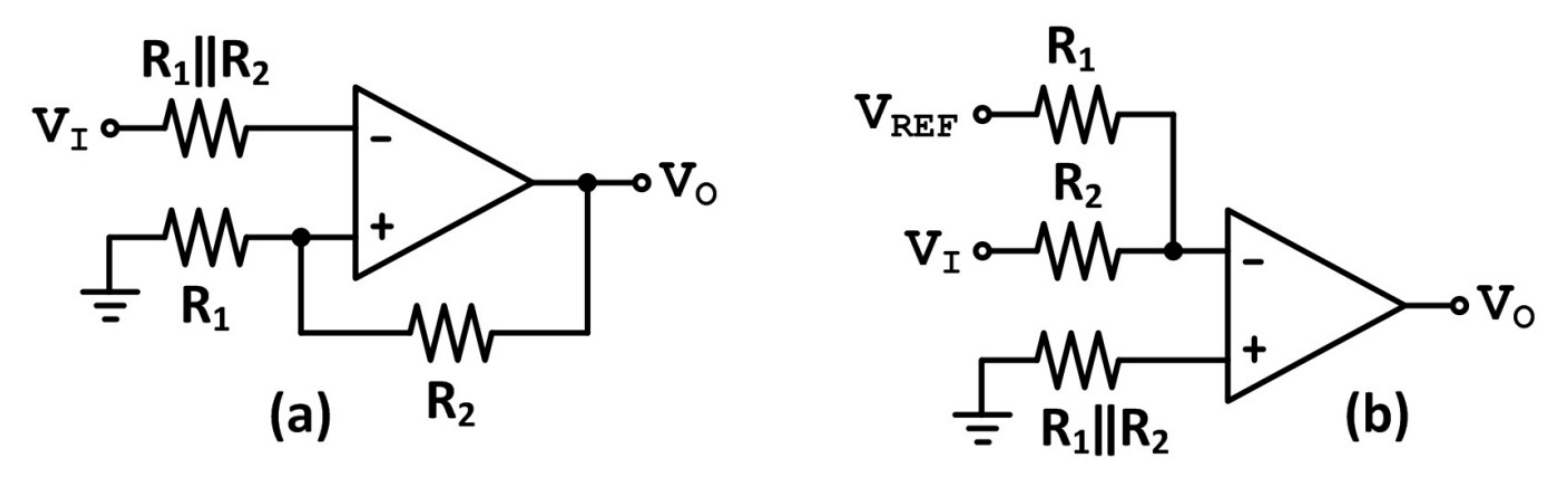

依如下電路(a)和(b)，下列何者錯誤？ (A) 電路(a)和(b)都可以做為電壓比較器 (B) 電路(a)和(b)的輸出都是雙穩態 (C) 兩個電路的輸出（ $\mathrm{V_O}$ ）和輸入（ $\mathrm{V_I}$ ）的關係都是一對一 (D) 電路(b)中，若 $V_{I}$ 的大小在 $-\left(R_{2}/R_{1}\right)V_{REF}$ 附近不穩定地上下往復變動，輸出（ $V_{O}$ ）也會跟著變動。

身心障礙人員考試身障五等-電子工程電子學大意112 年第 39 題單選題考點：電壓比較器考點：雙穩態/正回授

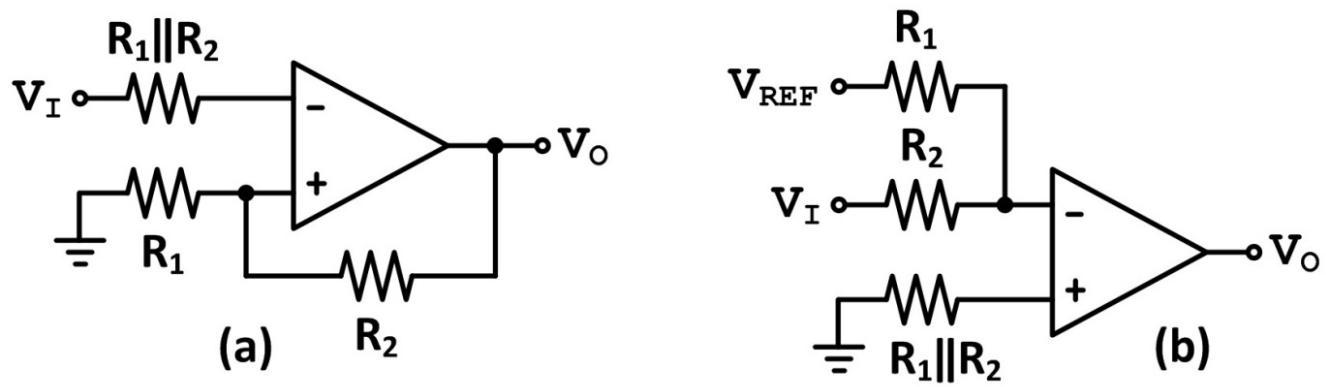

依如下電路(a)和(b)，下列何者錯誤？

A電路(a)和(b)都可以做為電壓比較器

B電路(a)和(b)的輸出都是雙穩態

C兩個電路的輸出（ $\mathrm{V_O}$ ）和輸入（ $\mathrm{V_I}$ ）的關係都是一對一正確答案

D電路(b)中，若 $V_{I}$ 的大小在 $-\left(R_{2}/R_{1}\right)V_{REF}$ 附近不穩定地上下往復變動，輸出（ $V_{O}$ ）也會跟著變動。

答案與詳解

正確答案

電路(a)為正回授史密特觸發器，電路(b)為含參考電壓的史密特比較器，兩者輸出均具磁滯特性，輸入輸出關係非一對一（C錯誤）。

A電路(a)和(b)都可以做為電壓比較器電壓比較器✕ 錯誤

電路(a)：VI接反相端(−)，R1分壓接正相端(+)，有正回授，可當比較器用；電路(b)：VREF與VI透過R1、R2加到反相端(−)，正相端接R1‖R2到地，也具比較功能。兩者均可做電壓比較器，敘述正確。

B電路(a)和(b)的輸出都是雙穩態雙穩態/正回授✕ 錯誤

兩電路均採正回授（輸出透過R2回到正相端），使運算放大器工作在飽和區的正飽和或負飽和，輸出只有兩個穩定狀態（雙穩態），敘述正確。

C兩個電路的輸出（ $\mathrm{V_O}$ ）和輸入（ $\mathrm{V_I}$ ）的關係都是一對一✓ 正確

D電路(b)中，若 $V_{I}$ 的大小在 $-\left(R_{2}/R_{1}\right)V_{REF}$ 附近不穩定地上下往復變動，輸出（ $V_{O}$ ）也會跟著變動。✕ 易錯陷阱
